Was sind die am häufigsten verwendeten Ventile in Kraftwerken? Wo wird sie verwendet?
Im Wärmekraftwerke, die Arten von Ventilen, die mit elektrischen Ventilgeräten ausgestattet sind Für den Betrieb gehören hauptsächlich Absperrschieber, Absperrventile, Absperrklappen und Kugelhähne. Die Ventilcodes lauten wie folgt:
Ventil Kategorie |
Tor |
Abschaltung Ventil |
Prüfen Ventil |
Drosseln |
Ball Ventil |
Schmetterling Ventil |
Wasser Verteilerventil |
Temperatur und Druckminderventil |
Code |
Z. |
J. |
H. |
L. |
Q. |
D. |
F. |
C. |
Ventil Kategorie |
Membran Ventil |
Sicherheit Ventil |
Regulieren Ventil |
Absperrhahn |
Druck Reduzierventil |
Falle |
Wasser Füllstandsanzeige (ausgeglichener Behälter |
Temperatur und Druckreduziervorrichtung |
Code |
G |
EIN |
T. |
X. |
Y. |
S. |
B. |
W. |
(1) Absperrschieber
Das Öffnen und Schließen Teile des Absperrschiebers sind schieberförmig und der Schieber bewegt sich linear hinein eine Richtung senkrecht zur Fluidströmungsrichtung zum Abfangen oder Öffnen der Flüssigkeitsströmungskanal. Es wird für Rohre mit großem Durchmesser verwendet (D. G größer als 100 mm) in Wärmekraftwerken Hauptventil. Die Rolle des Absperrschiebers ist die Verwendung des Ventilklappe, um sich in Richtung der vertikalen Linie in der Mitte des zu bewegen Durchgang zum Realisieren des Öffnens oder Schließens des Rohrleitungsdurchgangs. Die Haupt Öffnungs- und Schließteile des Absperrschiebers sind die Klappe und der Sitz. Das Die Struktur des Absperrschiebers besteht hauptsächlich aus Ventil, Motorhaube, Halterung und Ventil Vorbau, Ventilsitz, Torplatte und andere Teile. Absperrschieber können geteilt werden in Keilschieber und parallele Schieber gemäß der Struktur von die Scheibe. Entsprechend den unterschiedlichen Bewegungen des Ventilschafts beim Der Absperrschieber ist geöffnet und geschlossen. Der Absperrschieber kann in zwei Typen unterteilt werden: der offene Stangentyp und der versteckte Stangentyp. Eigenschaften und Verwendungen von Absperrschieber: Der Vorteil des Absperrschiebers besteht darin, dass der Strömungswiderstand gering ist. Das Öffnen und Schließen ist relativ arbeitssparend und nicht durch die Strömungsrichtung des Mediums. Das Medium kann in zwei Richtungen fließen, die Die Strukturgröße ist klein und die Dichtfläche wird vom Medium weniger erodiert wenn vollständig geöffnet. Der Nachteil ist, dass die Struktur kompliziert ist, die Höhe und Größe sind groß, ein bestimmter Raum ist zum Öffnen erforderlich, und die Die Öffnungs- und Schließzeit ist lang und die Dichtfläche ist leicht zu erodieren und beim Öffnen und Schließen zerkratzt. Der Anwendungsbereich des Tors Das Ventil wird durch seine Eigenschaften bestimmt und im Allgemeinen verwendet für das Rohr mit einem Nenndurchmesser von mehr als 100 mm abschneiden.

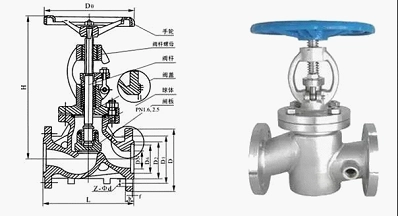

(2) Absperrventil
Das Öffnen und Schließen Teile der Haltestelle Ventil sind steckerförmige Klappen, die sich linear auf und ab bewegen, um oder zu blockieren Öffnen Sie den Flüssigkeitsströmungsweg. Es ist eine Art Ventil, das mehr verwendet wird häufig in Wärmekraftwerken. Fast alle Pipelines mit D. G Unter 100 mm Absperrventile verwenden. Die Scheibe der Welt Das Ventil ist durch eine flache und eine konische Oberfläche abgedichtet. Die Eigenschaften und Verwendung des Absperrventils: Das Absperrventil zeichnet sich durch Zuverlässigkeit aus Betrieb, kleine Öffnungshöhe, dichtes Schließen, kurze Öffnungs- und Schließzeit, einfach einzustellen oder den Durchfluss zu unterbrechen. Sein Flüssigkeitswiderstand ist jedoch groß, seine Öffnungs- und Schließkräfte sind groß und es nimmt schnell mit zu die Vergrößerung der Querschnittsfläche des Kanals. Es ist schwierig, ein Absperrventil mit einer großen Querschnittsfläche herzustellen sehr zuverlässig. Das Kaliber ist unter 200mm, Wird hauptsächlich in Dampfleitungen verwendet, hauptsächlich zum Abschneiden der Leitung Mittel. Das Absperrventil ist gerichtet, daher muss darauf geachtet werden Installation.

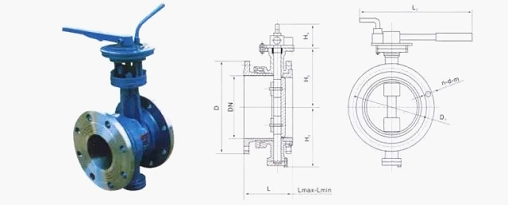

(3) Absperrklappe
Die Eröffnung und Der schließende Teil der Absperrklappe ist eine scheibenförmige Absperrklappe, die sich öffnet und schließt das Ventil durch Drehen um die Achse im Sitz. Die Rotation Der Winkel der Schmetterlingsplatte von vollständig offen zu vollständig geschlossen ist normalerweise geringer als 90 Grad. Die Absperrklappe ist nicht geeignet für Hochtemperatur- und Hochdruckmedium. Hauptsächlich durch die Absperrklappe, die Ventiltür, bestehend aus Spindel und Antriebsmittel, die Antriebsmittel treiben die Drehung des Griffs der Ventilplatte, um sich um eine feste Achse innerhalb zu drehen den Ventilkörper, die Größe des Drehwinkels und die Drossel zu erreichen der Zweck des Öffnens und Schließens. Die Eigenschaften des Schmetterlings Ventile sind einfach aufgebaut, leicht und leicht zu warten. In Kraft Pflanzen wird es hauptsächlich in zirkulierendem Wasser mit niedriger Temperatur und niedrigem Druck verwendet Pipelinesysteme.

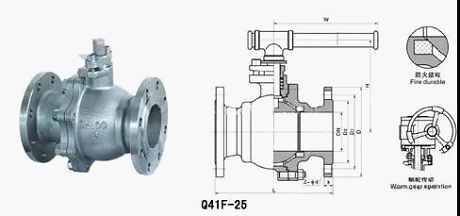

(4) Kugelhahn
Die Eröffnung und Der schließende Teil des Kugelhahns ist eine Kugel mit Löchern. Die Kugel dreht sich um die Mittellinie des Ventilkörpers, um den Flüssigkeitsstrom zu unterbrechen oder zu öffnen Kanal . Das Ventil ist vollständig geöffnet bis vollständig geschlossen und der Drehwinkel der Ventilspindel ist 90 Grad. Der Kugelhahn ist geeignet für Hochdruckmedien, aber die Arbeitstemperatur ist begrenzt.

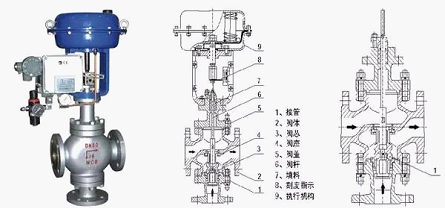

(5) Steuerventil
Das Ventil, das die Querschnittsfläche von ändert Der Kanal durch die Das Drehen oder Anheben der Ventilklappe, wodurch der Mediumfluss und der Druck geändert werden, wird als a bezeichnet Regelventil. Nach dem Arbeitsprinzip kann es geteilt werden in Drehschieber und Hubsteuerventil. Viele hoher Druck pneumatisches Steuerventils sind im Kraftwerk weit verbreitet.

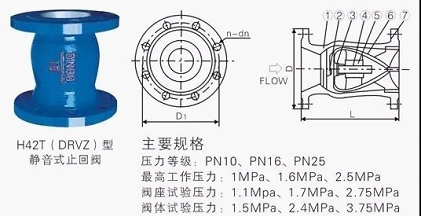

(6) Rückschlagventil
Auch als Rückschlagventil oder Einwegventil bekannt, der Hauptzweck besteht darin, die Ventilklappe automatisch durch die Kraft des Mediums zu schließen, um ein Fließen des Mediums zu verhindern wieder in der Pipeline und vermeiden Sie Unfälle. Es ist weit verbreitet in Steckdosen verwendet Rohrleitungen, Wasserversorgungsleitungen, Dampfabsaugleitungen, Abflussleitungen von verschiedenen Pumpen und anderen Rohrleitungen, die kein Medium zulassen Rückfluss. Entsprechend der Struktur ist es in Hebetyp unterteilt, Schaukeltyp und Schmetterlingstyp.
(7) Sicherheitsventil
Das Sicherheitsventil ist a Schutzventil in verschiedenen Druckbehältern und Rohrleitungssystemen verwendet, um zu verhindern Der Druck kann übermäßig über den angegebenen Wert hinaus ansteigen automatisch öffnen und überschüssiges Medium in das Niederdrucksystem oder entladen die Atmosphäre Der Druck wird reduziert, um das Gerät zu verhindern beschädigt. Wenn der Druck auf den angegebenen Wert zurückkehrt, kann das Sicherheitsventil automatisch wieder geschlossen werden. Das Funktion des Sicherheitsventils ist, dass der Lasttyp auf der Ventilscheibe sein kann unterteilt in Federtyp, Hebelhammer-Impulstyp und hydraulische Steuerung Art. Entsprechend dem Unterschied in der Öffnungshöhe wird es unterteilt in Mikroöffnung und Vollöffnung.

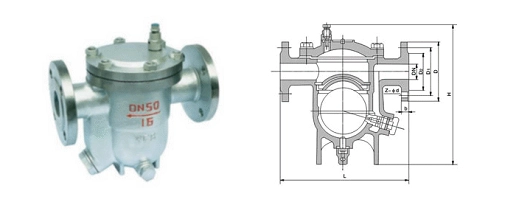

(8) Falle
Die Funktion des Kondensatableiters besteht darin, automatisch und Entfernen Sie zeitweise Kondensat in der Dampfleitung und in der Dampfausrüstung System und verhindern, dass der Dampf austritt.
