Diferentes métodos de conexión entre válvulas y tuberías.

Diferentes métodos de conexión entre válvulas y tuberías.

La elección del método de conexión entre válvulas y tuberías o equipos afecta directamente la probabilidad de que se produzcan problemas como fugas, goteos o filtraciones en las válvulas de las tuberías. Los métodos comunes de conexión de válvulas incluyen conexión de brida, conexión de oblea, conexión de soldadura a tope, conexión roscada, conexión de férula, conexión de abrazadera y conexión autosellante, entre otros.

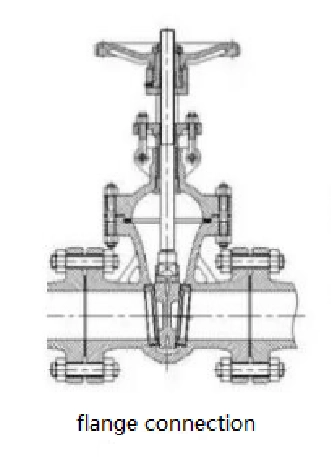

Conexión de brida

La conexión de brida implica bridas en ambos extremos del cuerpo de la válvula correspondientes a las bridas de la tubería, aseguradas con pernos para integrar la válvula en la tubería. Es el método de conexión más utilizado para válvulas. Las bridas pueden tener diferentes superficies, como cara elevada (RF), cara plana (FF) y cara macho-hembra (MF). Según la forma de la superficie de sellado, las conexiones de brida se pueden clasificar en los siguientes tipos:

1. Tipo liso: Se utiliza para válvulas que funcionan a baja presión; fácil de mecanizar.

2. Tipo macho-hembra: Adecuado para presiones de trabajo más altas y puede usar juntas de dureza media.

3. Tipo machihembrado: Utiliza juntas con alta deformación plástica, ampliamente utilizadas en medios corrosivos, proporcionando un excelente rendimiento de sellado.

4. Tipo de ranura en forma de T: Emplea juntas metálicas de forma ovalada y se utiliza para válvulas que funcionan a presiones ≥ 64 kg/cm² o para válvulas de alta temperatura.

5. Tipo de lente: La junta tiene forma de lente y está hecha de metal, adecuada para válvulas de alta presión que funcionan a presiones ≥ 100 kg/cm² o válvulas de alta temperatura.

6. Tipo de junta tórica: un método de conexión de brida más nuevo desarrollado junto con la llegada de las juntas tóricas de caucho. Ofrece un sellado más confiable que las juntas planas estándar.

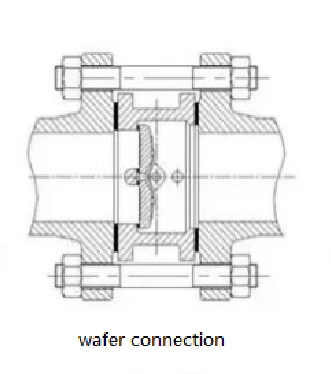

Conexión de oblea

En una conexión tipo wafer, la válvula se instala entre dos bridas. El cuerpo de la válvula normalmente presenta orificios de alineación para facilitar el posicionamiento durante la instalación. Se utilizan pernos para sujetar la válvula y los dos extremos de la tubería, formando una conexión segura. Cowinns es uno de Fabricación de válvulas de retención de doble placa de alta presión.r, las válvulas de retención de placa doble normalmente están diseñadas con tipo wafer.

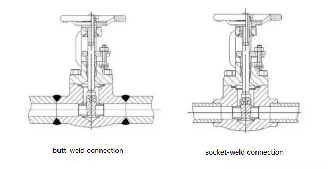

Conexión soldada

1. Conexión soldada a tope: Los extremos del cuerpo de la válvula están mecanizados con biseles de acuerdo con los requisitos para conexiones soldadas a tope, correspondientes a los biseles de la tubería. La válvula se fija a la tubería mediante soldadura.

2. Conexión por encaje soldado: Los extremos del cuerpo de la válvula están mecanizados para conexiones por encaje soldado y se conectan a la tubería mediante soldadura por encaje.

Conexión roscada

La conexión roscada es un método simple y conveniente, comúnmente utilizado para válvulas pequeñas. El cuerpo de la válvula está mecanizado de acuerdo con varios estándares de roscado, con roscas internas y externas para coincidir con las roscas de la tubería. Hay dos tipos de conexiones roscadas:

1. Sellado directo: Las roscas internas y externas sirven directamente como mecanismo de sellado. Para garantizar una conexión sin fugas, a menudo se utilizan para el relleno materiales como aceite de plomo, cáñamo o cinta de politetrafluoroetileno (PTFE). Entre ellas, la cinta de PTFE es cada vez más popular debido a su excelente resistencia a la corrosión, rendimiento de sellado superior, facilidad de uso y almacenamiento conveniente. La cinta de PTFE también se puede quitar por completo durante el desmontaje, ya que es una película delgada no adhesiva, lo que la hace significativamente mejor que el aceite de plomo o el cáñamo.

2. Sellado indirecto: La fuerza de apriete de las roscas comprime una junta entre dos superficies planas, que luego proporciona el sello.

Tipos de hilos comunes:

1. Rosca general métrica

2. Hilo General Imperial

3. Rosca del tubo de sellado

4. Rosca de tubería sin sellado

5. Rosca de tubería estándar americana

Descripción general de los estándares:

1. ISO 228/1, DIN 259 (Norma Internacional): Roscas internas y externas paralelas, designadas como G o PF (BSP.F).

2. ISO 7/1, DIN 2999, BS 21 (Norma Alemana): Roscas externas cónicas y roscas internas paralelas, designadas como BSP.P o RP/PS.

3. ISO 7/1, BS 21 (Norma británica): Roscas internas y externas cónicas, designadas como PT, BSP.Tr o Rc.

4. ANSI B21 (Norma Americana): Roscas internas y externas cónicas, designadas como NPT. El ángulo de rosca para BSP.F, BSP.P y BSP.Tr es de 55°, mientras que para NPT es de 60°.

Roscas de tubería estándar americana:

Las roscas de tuberías estándar americanas incluyen cinco tipos:

- NPT: Roscas para tubos cónicos de uso general.

- NPSC: Roscas internas rectas para acoplamientos de tuberías.

- NPTR: Roscas de tubo cónicas para conexiones de varilla.

- NPSM: Roscas de tubo rectas para conexiones mecánicas (ajuste libre).

- NPSL: Roscas de tubo rectas para conexiones mecánicas con contratuercas (ajuste suelto).

Estos son parte de la categoría de roscas de tubería sin sellado.

- N: Estándar Nacional Americano

- P: Tubería

- T: Cónico

Conexión de férula

La conexión con casquillo se ha desarrollado en los últimos años en China. Su principio de conexión y sellado se basa en que el casquillo se comprime al apretar la tuerca. Esta compresión hace que el borde de la férula muerda la pared exterior de la tubería mientras que la superficie cónica exterior de la férula sella herméticamente contra la superficie cónica interior del accesorio bajo presión. Esto previene eficazmente las fugas, lo que la convierte en una opción común para instrumentos. válvulas.

Ventajas de la conexión de férula:

1. Compacto y liviano: tamaño pequeño, peso liviano y estructura simple, lo que facilita su montaje y desmontaje.

2. Conexión fuerte: Adecuado para una amplia gama de aplicaciones, capaz de soportar alta presión (hasta 1000 kg/cm²), alta temperatura (hasta 650 °C) y golpes o vibraciones.

3. Flexibilidad del material: Puede fabricarse con varios materiales, lo que lo hace ideal para aplicaciones resistentes a la corrosión.

4. Requisitos de baja precisión: No exige alta precisión de mecanizado.

5. Facilidad de instalación: Particularmente conveniente para instalaciones a gran altura.

Actualmente, el método de conexión con casquillo se utiliza en algunos productos de válvulas de diámetro pequeño en China.

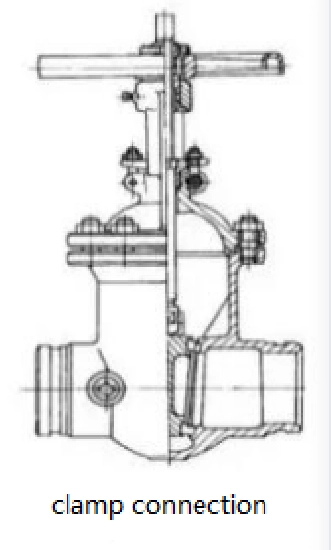

Conexión de abrazadera

La conexión con abrazadera es un método de conexión rápida que requiere solo dos pernos. Es adecuado para válvulas de baja presión que necesitan un desmontaje frecuente, como válvulas sanitarias.

Conexión autosellante interna

Los métodos de conexión mencionados anteriormente se basan en una fuerza externa para contrarrestar la presión del medio para sellar. Por el contrario, la conexión autosellante interna utiliza la presión del propio medio para lograr el sellado.

En este método de conexión, el anillo de sellado se coloca dentro de una superficie cónica interna en un ángulo específico con respecto al lado orientado al medio. La presión del medio se transfiere al cono interno y luego al anillo de sellado. En la superficie cónica en ángulo, esto crea dos componentes de fuerza: uno paralelo a la línea central del cuerpo de la válvula, dirigido hacia afuera, y otro que presiona contra la pared interna del cuerpo de la válvula. Esta última fuerza es la fuerza de autosellado. Cuanto mayor sea la A presión media, mayor será la fuerza de autosellado, lo que hace que este método de conexión sea adecuado para válvulas de alta presión.

En comparación con las conexiones de brida, las conexiones autosellantes ahorran una cantidad significativa de material y mano de obra. Sin embargo, todavía requieren un cierto nivel de preapriete para garantizar la confiabilidad cuando la presión interna de la válvula es baja. Las válvulas diseñadas con principios de autosellado se utilizan generalmente en aplicaciones de alta presión.

Notas adicionales sobre las conexiones de válvulas:

- Para algunas válvulas, especialmente las pequeñas que no requieren desmontaje, la soldadura directa a la tubería es una opción.

- Ciertas válvulas no metálicas utilizan conexiones tipo zócalo.

Los usuarios de válvulas deben elegir tipos de conexión según las necesidades y requisitos operativos específicos:

1. Todos los métodos de conexión deben cumplir con las normas pertinentes. Es fundamental comprender claramente los estándares requeridos por el usuario para evitar incompatibilidades durante la instalación.

2. Normalmente, las tuberías y válvulas de gran diámetro utilizan conexiones de brida, mientras que las tuberías y válvulas de pequeño diámetro suelen utilizar conexiones roscadas.
