Le choix de la méthode de connexion entre les vannes et les canalisations ou équipements a un impact direct sur la probabilité de problèmes tels que des fuites, des égouttements ou des infiltrations dans les vannes des canalisations. Les méthodes courantes de connexion de vannes comprennent la connexion par bride, la connexion par tranche, la connexion soudée bout à bout, la connexion filetée, la connexion par virole, la connexion par pince et la connexion auto-obturante, entre autres.

Connexion à bride

Le raccordement par bride implique des brides aux deux extrémités du corps de la vanne correspondant aux brides du pipeline, fixées avec des boulons pour intégrer la vanne dans le pipeline. C'est la méthode de connexion la plus couramment utilisée pour les vannes. Les brides peuvent avoir différentes surfaces, telles qu'une face surélevée (RF), une face plate (FF) et une face mâle-femelle (MF). En fonction de la forme de la surface d'étanchéité, les raccords à bride peuvent être classés dans les types suivants :

1. Type lisse : utilisé pour les vannes fonctionnant sous basse pression ; facile à usiner.

2. Type mâle-femelle : convient aux pressions de service plus élevées et peut utiliser des joints moyennement durs.

3. Type à rainure et languette : utilise des joints à déformation plastique élevée, largement utilisés dans les milieux corrosifs, offrant d'excellentes performances d'étanchéité.

4. Type de rainure en forme de T : utilise des joints métalliques de forme ovale et est utilisé pour les vannes fonctionnant à des pressions ≥ 64 kg/cm² ou pour les vannes à haute température.

5. Type de lentille : le joint est en forme de lentille et en métal, adapté aux vannes haute pression fonctionnant à des pressions ≥ 100 kg/cm² ou aux vannes haute température.

6. Type de joint torique : une méthode de connexion à bride plus récente développée parallèlement à l'avènement des joints toriques en caoutchouc. Il offre une étanchéité plus fiable que les joints plats standards.

Connexion de plaquette

Dans un raccordement entre plaquettes, la vanne est installée entre deux brides. Le corps de la vanne comporte généralement des trous d'alignement pour faciliter le positionnement lors de l'installation. Des boulons sont utilisés pour serrer la vanne et les deux extrémités du pipeline ensemble, formant ainsi une connexion sécurisée. Cowinns est l'un des fabrication de clapet anti-retour à double plaque haute pressionr, les clapets anti-retour à double plaque sont normalement conçus avec un type de plaquette.

Connexion soudée

1. Connexion soudée bout à bout : Les extrémités du corps de vanne sont usinées avec des biseaux conformément aux exigences des connexions soudées bout à bout, correspondant aux biseaux du pipeline. La vanne est fixée au pipeline par soudage.

2. Connexion par emboîtement soudé : Les extrémités du corps de la vanne sont usinées pour des connexions par emboîtement soudées et sont reliées au pipeline par soudage par emboîtement.

Connexion filetée

Le raccordement fileté est une méthode simple et pratique, couramment utilisée pour les petites vannes. Le corps de la vanne est usiné selon diverses normes de filetage, avec des filetages internes et externes pour correspondre aux filetages du pipeline. Il existe deux types de connexions filetées :

1. Étanchéité directe : les filetages interne et externe servent directement de mécanisme d’étanchéité. Pour garantir une connexion sans fuite, des matériaux comme l'huile de plomb, le chanvre ou le ruban de polytétrafluoroéthylène (PTFE) sont souvent utilisés pour le remplissage. Parmi ceux-ci, le ruban PTFE est de plus en plus populaire en raison de son excellente résistance à la corrosion, de ses performances d’étanchéité supérieures, de sa facilité d’utilisation et de son stockage pratique. Le ruban PTFE peut également être complètement retiré lors du démontage car il s'agit d'un film mince non adhésif, ce qui le rend nettement meilleur que l'huile de plomb ou le chanvre.

2. Étanchéité indirecte : La force de serrage des filetages comprime un joint entre deux surfaces planes, qui assure alors l'étanchéité.

Types de fils courants :

1. Filetage général métrique

2. Fil général impérial

3. Filetage du tuyau d'étanchéité

4. Filetage de tuyau non étanche

5. Filetage de tuyau standard américain

Aperçu des normes :

1. ISO 228/1, DIN 259 (Norme internationale) : Filetages internes et externes parallèles, désignés par G ou PF (BSP.F).

2. ISO 7/1, DIN 2999, BS 21 (norme allemande) : filetages extérieurs coniques et filetages intérieurs parallèles, désignés comme BSP.P ou RP/PS.

3. ISO 7/1, BS 21 (norme britannique) : filetages internes et externes coniques, désignés par PT, BSP.Tr ou Rc.

4. ANSI B21 (American Standard) : Filetages internes et externes coniques, désignés comme NPT. L'angle de filetage pour BSP.F, BSP.P et BSP.Tr est de 55°, tandis que pour NPT, il est de 60°.

Filetages de tuyaux standard américains :

Les filetages de tuyaux standard américains comprennent cinq types :

- NPT : Filetages coniques pour tuyaux à usage général.

- NPSC : Filetages internes droits pour raccords de tuyaux.

- NPTR : Filetages coniques pour raccords de tiges.

- NPSM : Filetages droits pour raccords mécaniques (ajustement libre).

- NPSL : Filetages droits pour raccords mécaniques avec contre-écrous (ajustement libre).

Ceux-ci font partie de la catégorie des filetages de tuyaux non étanches.

- N : norme nationale américaine

- P : Tuyau

- T : Conique

Connexion de virole

La connexion par virole a été développée ces dernières années en Chine. Son principe de connexion et d'étanchéité repose sur la compression de la virole lors du serrage de l'écrou. Cette compression amène le bord de la virole à mordre dans la paroi extérieure du tuyau tandis que la surface conique extérieure de la virole se ferme hermétiquement contre la surface conique intérieure du raccord sous pression. Cela empêche efficacement les fuites, ce qui en fait un choix courant pour les instruments. vannes.

Avantages de la connexion par virole :

1. Compact et léger : petite taille, poids léger et structure simple, ce qui le rend facile à assembler et à démonter.

2. Connexion solide : convient à une large gamme d'applications, capable de résister à une pression élevée (jusqu'à 1 000 kg/cm²), à une température élevée (jusqu'à 650 °C) et aux chocs ou vibrations.

3. Flexibilité des matériaux : peut être fabriqué à partir de divers matériaux, ce qui le rend idéal pour les applications résistantes à la corrosion.

4. Exigences de faible précision : n’exige pas une précision d’usinage élevée.

5. Facilité d’installation : Particulièrement pratique pour les installations à haute altitude.

Actuellement, la méthode de connexion par virole est utilisée dans certains produits de vannes de petit diamètre en Chine.

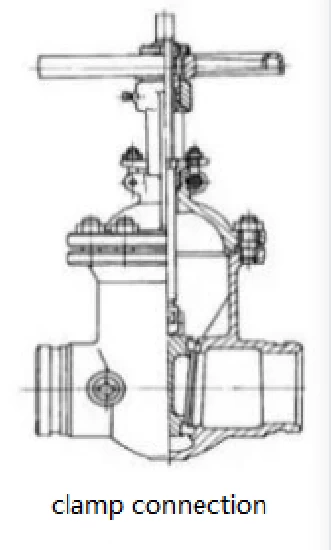

Connexion par pince

La connexion par pince est une méthode de connexion rapide qui ne nécessite que deux boulons. Il convient aux vannes basse pression nécessitant des démontages fréquents, comme les vannes sanitaires.

Connexion interne auto-obturante

Les méthodes de connexion mentionnées précédemment reposent sur une force externe pour contrecarrer la pression du fluide à sceller. En revanche, la connexion interne auto-obturante utilise la pression du fluide lui-même pour réaliser l’étanchéité.

Dans cette méthode de connexion, la bague d'étanchéité est positionnée dans une surface conique interne selon un angle spécifique par rapport au côté orienté vers le milieu. La pression du fluide est transférée au cône interne puis à la bague d'étanchéité. Sur la surface conique inclinée, cela crée deux composantes de force : une parallèle à l'axe central du corps de vanne, dirigée vers l'extérieur, et une autre appuyant contre la paroi interne du corps de vanne. Cette dernière force est la force d'auto-étanchéité. Plus la À moyenne pression, plus la force d'auto-étanchéité est élevée, ce qui rend cette méthode de connexion adaptée aux vannes haute pression.

Par rapport aux raccords à brides, les raccords auto-obturants permettent d'économiser beaucoup de matériel et de main d'œuvre. Cependant, ils nécessitent tout de même un certain niveau de pré-serrage pour garantir leur fiabilité lorsque la pression interne de la vanne est faible. Les vannes conçues selon des principes d'auto-étanchéité sont généralement utilisées dans les applications haute pression.

Notes supplémentaires sur les connexions des vannes :

- Pour certaines vannes, notamment les plus petites qui ne nécessitent pas de démontage, le soudage directement sur la canalisation est une option.

- Certaines vannes non métalliques utilisent des connexions à emboîtement.

Les utilisateurs de vannes doivent choisir les types de connexion en fonction des besoins et exigences opérationnels spécifiques :

1. Toutes les méthodes de connexion doivent être conformes aux normes en vigueur. Il est crucial de comprendre clairement les normes requises par l'utilisateur pour éviter toute incompatibilité lors de l'installation.

2. En règle générale, les canalisations et les vannes de grand diamètre utilisent des raccords à bride, tandis que les canalisations et les vannes de petit diamètre utilisent souvent des raccords filetés.
