El manual de instalación para tuberías con válvulas de mariposa.

El manual de instalación para tuberías con válvulas de mariposa.

1. Soldadura y enfriamiento de bridas:
Primero, suelde la brida a la tubería y déjela enfriar a temperatura ambiente antes de instalar la válvula en la brida. De lo contrario, la alta temperatura generada durante la soldadura puede afectar el rendimiento del asiento elástico de la válvula.

2. Preparación del borde de la brida:
Los bordes de la brida soldada deben mecanizarse hasta quedar lisos utilizando un torno para evitar dañar el asiento elástico de la válvula durante la instalación de la válvula. La superficie de la brida debe estar completamente intacta y libre de deformaciones. Elimine toda la suciedad, el polvo y los objetos extraños para evitar fugas de líquido en la interfaz de la válvula y la brida.

3. Limpieza de la brida y la tubería:
Limpie el interior de las bridas y la tubería para eliminar completamente las salpicaduras de soldadura, las incrustaciones descascaradas y otros residuos.

4. Alineación de tuberías:

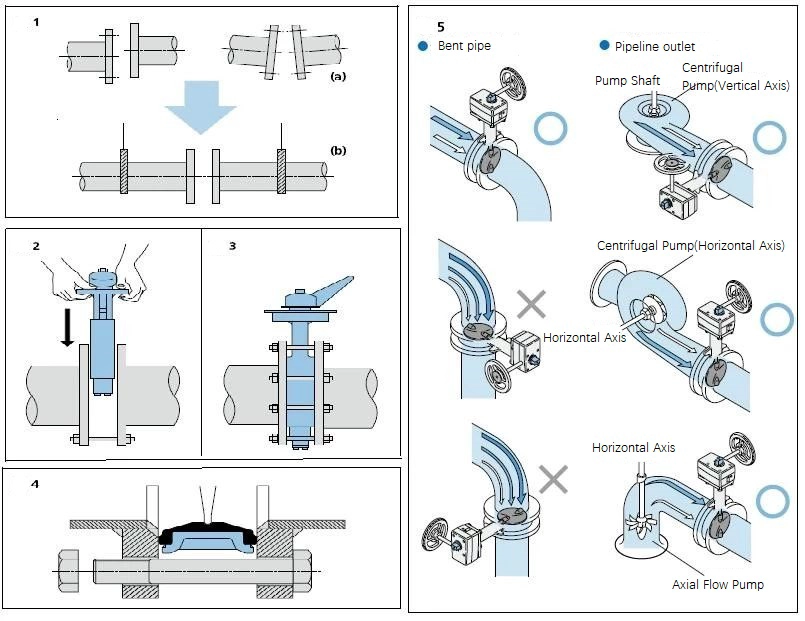

Al instalar tuberías entre válvulas, la alineación precisa de los centros de las tuberías superior e inferior es crucial para un funcionamiento sin problemas. Debe evitarse la desalineación que se muestra en la Figura 1.

5. Instalación de válvulas:
Coloque los pernos de soporte debajo de la tubería a la misma altura y ajuste la distancia de la brida hasta que los lados del cuerpo de la válvula estén separados aproximadamente entre 6 y 10 mm. Recuerde, en esta etapa la válvula solo debe abrirse hasta 10° desde la posición cerrada.

6. Instalación inicial de pernos:
Inserte dos pernos en las varillas guía inferiores de la válvula e instálelas con cuidado, asegurándose de que la superficie de la brida no dañe el asiento elástico de la válvula (consulte la Figura 2).

7. Instalación del perno superior:
Inserte dos pernos adicionales en las varillas guía superiores de la válvula para asegurar una alineación central precisa entre la tubería y la válvula.

8. Verificación del funcionamiento de la válvula:
Abre el válvula de mariposa de doble brida tres veces para verificar que haya un contacto suave entre el disco de la válvula y la brida.

9. Apriete de pernos:
Retire los pernos de posición y apriete todos los pernos alrededor del cuerpo de la válvula de forma alterna y diagonal (consulte las Figuras 3 y 4) hasta que la brida entre en contacto con el cuerpo de la válvula. Consulte la siguiente tabla para conocer los valores de torsión recomendados.

10. Soporte para la instalación del actuador:
Proporcione soporte a la válvula al instalar el actuador para evitar la distorsión del cuello de la válvula y reducir la fricción entre la válvula y la tubería.

11. Evite daños al pisar:
No pise el cuello de la válvula ni el volante.

12. Orientación correcta para válvulas grandes:
No instale válvulas DN350 o más grandes al revés.

13. Ubicación de la válvula:
No instale la válvula de mariposa directamente en válvulas de retención o bombas, ya que el contacto con el disco de la válvula puede causar daños.

14. Instalación aguas abajo:
No instale la válvula aguas abajo de codos o reductores ni calibre la válvula donde se produzcan cambios en la velocidad del flujo. Si este es el caso, se recomienda instalar la válvula a una distancia de aproximadamente 10 veces su diámetro nominal de dichos cambios.

15. Consideraciones de flujo y presión:
Al instalar la válvula, considere qué lado del disco de la válvula experimentará velocidad de flujo y presión durante el transporte de fluido.
