Peligro y protección del impulso anormal de la válvula de compuerta

Aquí comparte un artículo de China alta proveedor de válvula de compuerta de alta presión de temperatura

1. Introducción

Las válvulas de compuerta generalmente tienen compuerta única, doble puerta, cuña, paralelos y otros diseños estructurales. Entre ellos, cuña La puerta doble y la puerta elástica de cuña son las más utilizadas. Cuando el primero es cerrada, la compuerta coincide automáticamente con los asientos de válvula en ambos lados y compensa automáticamente El error de posición de mecanizado del ángulo de cuña; el este último se basa en la ranura elástica en el medio de la puerta y el eje empuje del vástago de la válvula para compensar el error de posición de mecanizado del ángulo de cuña, los cuales logran mejores efectos de sellado. Es precisamente Debido al excelente sellado en ambos lados que la presión en el medio La cavidad aumenta anormalmente en algunos casos. Es decir, cuando la temperatura alta y el fluido a alta presión (líquido o gas) está bloqueado en la cavidad media del válvula, si la temperatura del fluido aguas arriba aumenta en la cavidad media (ver Figura 1), el fluido se incrementará simultáneamente por transferencia de calor. Porque el desvío de la cavidad media no puede expandirse, cuando el fluido en la cavidad media se bloquea de un estado frío a un estado caliente, el líquido puede vaporizarse rápidamente, lo que resulta en un fuerte aumento de la presión. El aumento La presión es a menudo una progresión geométrica.

Figura 1 Impulso anormal en la luz

Las consecuencias del trabajo de sobrepresión valvular son muy serios Cuando la cavidad de la válvula está anormalmente presurizada, el funcionamiento tensión de sus partes que soportan presión y las partes de apertura y cierre (como la tensión de uso del vástago de la válvula y el marco del obturador) aumentará bruscamente, y la fuerza impulsora del mecanismo de conducción se verá abrumada, o incluso incapaz de comenzar. Cuando la varilla de la válvula está rota, el marco del freno está roto y el motor está quemado, estos fenómenos son comunes en muchas de alta presión válvulas de compuerta de gran calibre. Muchos usuarios a menudo se quejan de que este es el "mordida" del freno. De hecho, la verdadera causa de la "mordida" es A menudo, las anormalidades en la cavidad aumentan este "asesino invisible".

Caso típico, cuando la válvula de doble compuerta de cuña se aplica al sistema de suministro de agua y derivación de la central térmica, esto El tipo de válvula generalmente se cierra en estado frío para la prueba de presión hidráulica primero. Cuando la unidad arranca, la temperatura del sistema aumenta a 250 ~ 300 ℃ A medida que aumenta la temperatura bruscamente, la temperatura del agua fría en el medio cerrado aumentará agudo y vaporizado simultáneamente, aumentando el volumen de fluido y aumentando la presión. En este momento, para abrir la válvula, el par motor es lo suficientemente grande, o la resistencia del conjunto del vástago de la válvula es lo suficientemente alta. De lo contrario, el vástago de la válvula se rompe, el marco de la puerta se rompe y la ranura en T de la puerta la floración y la rotura a menudo ocurren, haciendo que la bomba de agua de alimentación no pueda arrancar, dando como resultado un apagado grave y un accidente de apagado.

2 Daño de impulso anormal

La formación de impulso anormal ocurrirá sorprendentemente similar en muchas aplicaciones de válvulas de compuerta, porque las dos principales elementos de su ocurrencia son similares en muchos sistemas industriales, es decir, el el medio del sistema cambia de frío a caliente después de encender el sistema; la puerta esta frio. Apagado en estado caliente y encendido en estado caliente. Por lo tanto, si no hay medidas tomado en el sistema, el daño al sistema causado por un impulso anormal es casi inevitable, y tiene tres peligros:

1) Daño a la válvula misma

La fuerza de la carcasa de la válvula, capó y las partes del vástago se diseñan generalmente de acuerdo con la presión nominal del válvula. Cuando la presión aumenta anormalmente, la presión de apertura será duplicado, lo que hará que el estrés de uso de las partes relacionadas se duplique. Cuando se excede la tensión permitida, las partes de alta tensión se romperán y dañado, lo que hará que la válvula no se abra, y la válvula estará dañado o desguazado.

2) Destrucción de la seguridad del sistema.

Obviamente, las partes receptoras de presión como la carcasa y la tapa de la válvula son muy peligrosos cuando están sobrepresionada Una vez que se excede la presión, las partes débiles pueden perforarse primero, haciendo que el medio se escape. Las piezas de embalaje y autosellado son a menudo arrastrado por fluido a alta presión, causando una gran cantidad de medios fuga. Cuando el medio es gas a alta temperatura, gas tóxico o gas nocivo, se será más grave e incluso causará lesiones al equipo y al personal.

3) Grandes pérdidas para el control de producción procesos

La apertura y cierre normal de las válvulas es La clave para el control de diversos procesos industriales. Una vez que este control no se puede lograr, el sistema debe apagarse por mantenimiento cuando está paralizado, lo que causará enormes pérdidas directas o indirectas.

3. Medidas de protección

Partiendo de los aspectos del diseño, instalación, puesta en marcha, etc., es completamente posible fundamentalmente Eliminar el aumento anormal de la presión en la cavidad. Tres de uso común Las soluciones se resumen para la referencia de los usuarios:

1) El orificio de alivio de presión se encuentra dentro del válvula

La solución fundamental a lo anormal El aumento de presión en la cavidad media es equilibrar la presión en el medio cavidad. Abrir el orificio de alivio de presión es la solución más rentable. Cuando la presión de la cavidad aumenta, la presión en la cavidad media es liberado automáticamente al lado aguas arriba, y la presión en el medio la cavidad siempre es igual a la presión en el lado aguas arriba, para evitar aumento anormal de la presión.

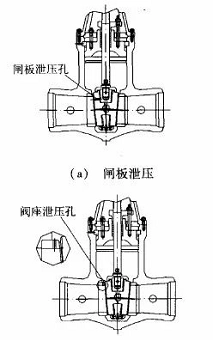

Figura 2 Orificio de alivio de presión dentro del válvula

2) Válvula de derivación de alivio de presión externa

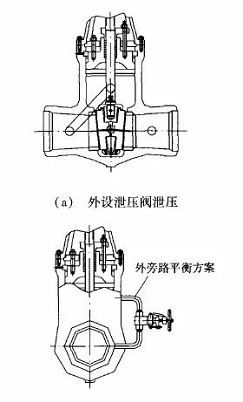

Para válvulas que han sido entregadas desde la fábrica, el bypass externo y las válvulas de alivio de presión externas se pueden usar para reduzca la presión en la cavidad media, como se muestra en la Figura 3.

Un bypass con una válvula de cierre se utiliza para conecte la cavidad media y el lado aguas arriba. Cuando la puerta principal está cerrada, la válvula de cierre se puede cerrar (dependiendo del cambio de temperatura de la cavidad media, debe abrirse). Al abrir la válvula de compuerta principal, el bypass la válvula de cierre debe abrirse primero, y la válvula de compuerta principal debe iniciarse Después de reducir la presión en la cavidad media.

3) Instale una válvula especial de alivio de presión fuera de la válvula

Figura 4 Válvula especial de alivio de presión para instalación de válvula

La Figura 4 muestra el rango de presión de control de la válvula de alivio de presión externa en la cavidad de la válvula de compuerta. los La presión de descarga de la válvula de alivio de presión se establece como el funcionamiento nominal presión de la válvula. Cuando la cavidad media está sobrepresionada, es descargado automáticamente a la presión establecida para mantener la válvula principal. portón Válvula para un funcionamiento seguro. Para cualquier pregunta de instalación, el cliente puede contactar con tu Fábrica de la válvula de compuerta de alta presión de China.

Figura 5 Diseño estructural del alivio de presión. válvula

La Figura 5 muestra el diseño estructural de la válvula de alivio de presión (para referencia). Se instala una válvula de cierre delante de la válvula de alivio de presión para facilitar el ajuste y mantenimiento de la válvula de alivio de presión. El ajuste de presión de la válvula de alivio de presión puede generalmente se considera como 1.33PN (PN es el esfuerzo nominal de la válvula del sistema).

La Figura 5 muestra el diseño estructural de la válvula de alivio de presión (para referencia). Se instala una válvula de cierre delante de la válvula de alivio de presión para facilitar el ajuste y mantenimiento de la válvula de alivio de presión. El ajuste de presión de la válvula de alivio de presión puede generalmente se considera como 1.33PN (PN es el esfuerzo nominal de la válvula del sistema).

Además, al ajustar la válvula, especialmente Al ajustar la válvula eléctrica, se debe prestar atención al cierre control de carrera y par, y el par de cierre debe ajustarse como pequeño como sea posible para evitar el enclavamiento de la puerta; válvulas de alta temperatura deben considere la expansión térmica del vástago de la válvula de alta temperatura Se sugiere que cuando la puerta está en cuña, se recomienda que cuando la temperatura alta y se pone en marcha una válvula de compuerta de gran calibre de alta presión, el vástago de la válvula se correctamente retraído después de que la puerta está en su lugar para evitar la mordida real accidente.

4. Conclusión

La sobrepresión anormal es invisible asesino de válvulas de compuerta de doble asiento, que amenaza seriamente la operación segura de equipos y sistemas, y se les debe prestar atención. Válvulas de compuerta, especialmente las válvulas de compuerta de alta temperatura, alta presión y gran diámetro deben estar diseñado e instalado para tener en cuenta la aparición de anomalías presión demasiada. Toma las precauciones necesarias.
