Méthode, étapes et précautions de l'assemblage de la valve

voleur voleur 2023-05-18 11:15:46
Méthode, étapes et précautions de l'assemblage de la valve

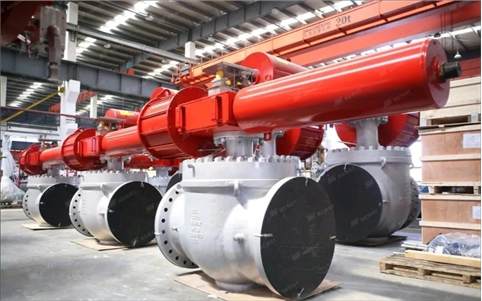

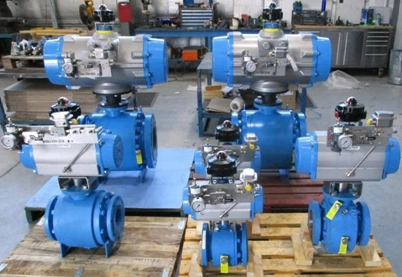

ball valve.jpg

Plusieurs parties constituent les parties de la valve (comme Couvercle de soupape, pièces de disques de soupape, etc.).Le processus d'assemblage de plusieurs pièces à former un composant est appelé assemblage des composants, et le processus d'assemblage de Plusieurs pièces et composants pour former une vanne sont appelés assemblés généraux. Les travaux d'assemblage ont un grand impact sur la qualité des produits.Même si le design est précis et que les pièces sont qualifiées, si l'assemblage est incorrect, la valve ne répondra pas aux exigences spécifiées et même des fuites de joint se produiront. Par conséquent, une attention particulière devrait être accordée à l'adoption de l'assemblage raisonnable Méthodes pour assurer la qualité finale du produit de la valve.Le processus d'assemblage défini sous forme de documents en production est appelé le processus d'assemblage spécification.

Il y en a trois couramment utilisés Méthodes d'assemblage pour les vannes, à savoir la méthode d'échange complète, méthode de réparation et méthode de correspondance.

1

plein d'échange

Lorsque la valve est assemblée par l'échangeur complet Méthode, chaque partie de la valve peut être assemblée sans aucune coupe et sélection, et le produit assemblé peut répondre à la technique spécifiée exigences.Pour le moment, les pièces de soupape doivent être complètement traitées selon les exigences de conception pour répondre aux exigences de dimension précision et tolérance de forme.Les avantages de la méthode d'échange complète sont: le travail d'assemblage est simple et économique, les travailleurs n'ont pas besoin d'un haut niveau de compétence, l'efficacité de production du processus d'assemblage est élevée et Il est facile d'organiser les chaînes de montage et d'organiser une production spécialisée. Cependant, en termes absolus, lorsqu'un assemblage de remplacement complet est adopté, La précision d'usinage des pièces doit être élevée.Il convient à des vannes avec des structures relativement simples telles que des vannes de globe, et des soupapes à billes, ainsi que des vannes moyennes et de petit diamètre telles que Valbes anti-retour de 2500 lb.

2

méthode de correspondance

La valve est assemblée par méthode correspondante, l'ensemble La machine peut être traitée en fonction de la précision économique, puis un certain La taille avec la fonction de réglage et de compensation est sélectionnée et appariée pendant assemblage pour atteindre la précision d'assemblage spécifiée.Le principe du La méthode de correspondance est la même que celle de la méthode de réparation, sauf que le La façon de modifier la taille de l'anneau de compensation est différente.Le premier est pour modifier la taille de l'anneau de compensation en sélectionnant les accessoires et le Ce dernier est de modifier la taille de l'anneau de compensation par les accessoires de coupe. Par exemple: le noyau supérieur et le joint de réglage du modèle de soupape de commande Soupape de porte de coin à double disque, le joint de réglage entre les deux corps de La vanne à billes divisées, etc., doit choisir des pièces spéciales comme pièces de compensation dans la chaîne dimensionnelle liée à la précision de l'assemblage, en ajustez le Épaisseur du joint pour atteindre la précision d'assemblage requise.Pour Assurez-vous que les pièces de compensation fixe peuvent être sélectionnées dans différents situations, il est nécessaire de pré-fabriquer un ensemble de joints et de bague Pièces de compensation de différentes tailles d'épaisseur pour la vanne de commande hydraulique Modèles de sélection pendant l'assemblage.

3

méthode de réparation

La valve est assemblée par la méthode de réparation et le Les pièces peuvent être traitées en fonction de la précision économique.Pendant l'assemblage, un Une certaine taille avec des fonctions d'ajustement et de compensation est réparée pour atteindre la cible d'assemblage spécifiée.Par exemple, la plaque de porte et le corps de soupape de la vanne de porte de coin, car le coût de traitement requis pour réaliser l'échangeur est trop élevé, la plupart des fabricants adoptent la méthode de réparation.C'est-à-dire quand la porte La surface d'étanchéité est enfin broyée pour contrôler la taille d'ouverture, c'est nécessaire pour faire correspondre la plaque avec la taille d'ouverture de la surface d'étanchéité du corps de la valve à atteindre l'exigence d'étanchéité ultime.Bien que cette méthode augmente le Processus de correspondance du conseil, il simplifie considérablement la précision dimensionnelle exigences des étapes de traitement précédentes.Le personnel spécial dans le Le processus de contrepartie des conseils est qualifié de fonctionnement et, d'une manière générale, n'affectera pas l'efficacité de production.Processus d'assemblage des vannes: Les vannes individuelles sont assemblées dans un site fixe, des pièces de vanne et des composants L'assemblée et l'assemblée générale sont réalisées dans l'atelier d'assemblage, et tout Les pièces et composants requis sont transportés sur le chantier d'assemblage. Habituellement, l'assemblage des composants et l'assemblée générale sont effectués par plusieurs groupes de travailleurs en même temps, ce qui non seulement raccourcit le cycle d'assemblage, mais facilite également l'application d'outils d'assemblage spéciaux, et a Exigences relativement faibles pour le niveau technique des travailleurs.

Certains fabricants ou vannes de haute technologie adoptent également le mode d'assembler les lignes de suspension ou d'assembler des tables rotatives.

Après avoir maîtrisé la méthode d'assemblage de la valve, nous devons également Comprendre les étapes d'assemblage de la valve.

1. préparatoire travailler avant l'assemblage avant
assemblage, les pièces de soupape Besoin de retirer les bavures formées par l'usinage et les scories de soudage laissées par Soudage, nettoyage et coupe et joints.

2. Nettoyage des pièces de soupape

3. Comme une valve installée comme contrôle du pipeline de fluide, la cavité intérieure doit sois propre.Surtout pour les vannes utilisées dans l'énergie nucléaire, la médecine et la nourriture industries, afin d'assurer la pureté du milieu et d'éviter la contamination moyenne, Les exigences pour la propreté de la cavité de la valve sont plus strictes. Les pièces de soupape doivent être nettoyées avant l'assemblage, et les copeaux, résiduels Huile lubrifiante, liquide de refroidissement et bavures, scories de soudage et autres saletés sur les pièces doit être lavé et nettoyé.Les vannes sont généralement nettoyées avec des alcalins L'eau ou l'eau chaude (le kérosène peut également être utilisé pour le nettoyer) ou nettoyer dans un Nettoyeur à ultrasons.Les pièces doivent être nettoyées après le broyage et le polissage. Le nettoyage final est généralement pour brosser la surface d'étanchéité avec de l'essence, puis Séchez-le avec de l'air comprimé et essuyez-le avec un chiffon.

4. Emballage et préparation du joint

L'emballage en graphite est largement utilisé en raison de ses avantages de Résistance à la corrosion, bonne performance d'étanchéité et petit coefficient de frottement. L'emballage et les joints sont utilisés pour empêcher le milieu de fuir la tige, Bonnet et joint de bride.Ces accessoires doivent être préparés à la coupe et recevoir avant l'assemblage de la valve.

5 Assemblée de la valve

Les vannes sont généralement assemblées dans la séquence et la méthode spécifié par le processus avec le corps de soupape comme partie de référence.Parties et Les composants doivent être inspectés avant l'assemblage pour empêcher non-support et Parties non cachées de l'entrée dans l'assemblage final.Pendant le processus d'assemblage, Les pièces doivent être manipulées avec soin pour éviter de coller et de gratter le Personnel de traitement.Les parties actives de la valve (comme les tiges de soupape, Les roulements, etc.) doivent être recouverts de beurre industriel.La couverture de soupape et le La bride dans le corps de la valve est principalement reliée par des boulons.Lors du resserrement du boulons, ils doivent être resserrés symétriquement, alternativement, à plusieurs reprises et uniformément, sinon la surface articulaire du corps de soupape et la couverture de soupape provoquer un endommagement de la vanne de contrôle de débit en raison de la force inégale autour de lui. fuite.La clé utilisée pour le resserrement ne doit pas être trop longue pour éviter Force excessive de pré-serviette en affectant la résistance au boulon.Pour les valves Avec des exigences strictes sur la force de pré-serviette, une clé à couple doit être utilisé pour serrer les boulons en fonction des exigences de couple spécifiées.Après L'assemblage final est terminé, le mécanisme de contrôle doit être tourné à Vérifiez si le mouvement des pièces d'ouverture et de fermeture de la valve est flexible Et s'il y a du brouillage.Si la direction d'installation du Le capot de soupape de réduction de pression, le support et les autres pièces répondent aux exigences des dessins et des vannes qui ont passé toutes les inspections peuvent être testées.
