Drosselklappenentwicklung

Der Markt für Durchflussregelventile ist hoch diversifiziert und für viele Branchen auf der ganzen Welt geeignet. Mit dem steigende Nachfrage nach höherer Effizienz im Marktbereich, Ventil Hersteller verlängern weiterhin den Lebenszyklus ihrer Produkte für Kunden. Diese Kunden müssen die Betriebskosten durchgehend senken den Lebenszyklus des Ventils bei gleichzeitiger Gewährleistung seiner Sicherheit.

Absperrklappe

Absperrklappen sorgen für eine effektive Abschaltverfahren zur Isolierung und Regulierung des Flüssigkeitsflusses. Der Nachfolger von traditionelle Absperrschiebertechnologie - sperrig, schwer zu installieren und nicht in der Lage Stellen Sie die dichte Absperrung bereit, die erforderlich ist, um Emissionen zu vermeiden, und sorgen Sie für Ineffizienz Produktion - Die 1950 entwickelte Absperrklappe ist kleiner und leichter Alternative, die das Leckageproblem effektiv lösen kann.

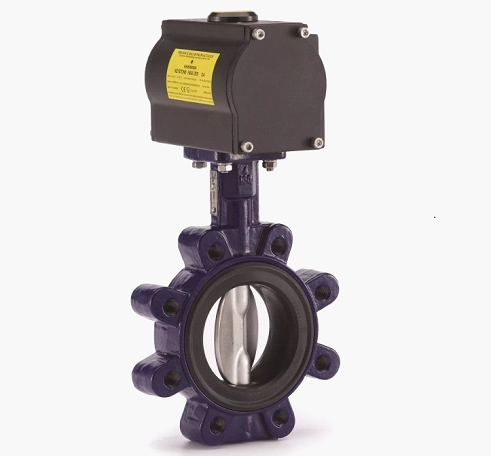

Die erste Serie von Absperrklappen an der Markt sind flexibel sitzende Absperrklappen, die als Ersatz für Absperrschieber verwendet werden Umgebungen mit niedrigem Druck und niedriger Temperatur (z. B. Versorgungsanwendungen). Diese elastischen Absperrklappen sind mit Elastomer ausgekleidet und haben eine konzentrische Scheibenkonstruktion, dh die Scheibe und die Welle befinden sich in der Mitte des Ventilkörpers und der Rohrleitung. Anders ist es bei Metall-Metall-Sitzklappe heutzutage Die Die Scheibe dreht sich um 90 Grad von vollständig geschlossen zu vollständig geöffnet und manuell oder elektrisch Aktuatoren können installiert werden. Durch Drehen des Stellantriebs wird die Scheibe auf oder begrenzt Lassen Sie den Durchfluss durch das Rohr. Dieses Design ermöglicht es Benutzern, den Durchfluss anzupassen durch ihr System.

Mit zunehmender Bekanntheit der Branche Mit der Absperrklappentechnologie erkennen Endbenutzer, dass sie kompakter und leichter ist Design kann verwendet werden, um Emissions- und Sicherheitsherausforderungen in einer Vielzahl von Bereichen zu bewältigen Anwendungen.

Mit der Entwicklung von Elastomer ausgekleidet Absperrklappen können Endbenutzer bei höheren Temperaturen und mehr verwenden korrosive Anwendungen wie milde Korrosion, Lebensmittelservice und heiße Luft. Ein Beispiel für diese Entwicklung ist Emersons Keystone Figure 990/920 mit TFE-Sitz. Dies ist sehr beliebt, wenn andere Arten von Ventilen in Lebensmitteln und Getränken ersetzt werden Anwendungen.

Als die Endbenutzer jedoch anfingen zu pushen Absperrklappentechnologie bis an die Grenzen, die Bedingungen waren anspruchsvoller, Emissionskontrolle und Sicherheit erreichten höhere Standards und hohe Leistung Absperrklappen entstanden.

Dieses neue Ventildesign verwendet einen doppelten Versatz Scheiben zur Reduzierung von Reibung und Verschleiß am Ventilsitz, wodurch die Lebensdauer verlängert wird des Ventils. Es kann auch Anwendungen bis zu 537 ° C standhalten Drücke bis zu 1480 psi. Daher begannen Hochleistungsklappen erscheinen in Hochzyklusdiensten.

Diese Leistung ermöglicht Absperrklappen Einsatz in vielen Anwendungen und in einer Vielzahl von Branchen, Bereitstellung von Prozessen Modulation und Steuerung, einschließlich Dampf, Kohlenwasserstoffe, hohe Temperatur Anwendungen und Hochdruckanwendungen.

Es gibt jedoch noch Lücken in der Markt. Die Nachfrage des Kunden nach effizienteren und sichereren Ventilen ist gestiegen die Nachfrage nach metalldichten Ventilen, die eine dichte Absperrfunktion bieten dass weder Absperrschieber noch Hochleistungs-Absperrklappen ausreichend können zur Verfügung stellen.

Um dieses Problem zu lösen, a dreifach versetzte Absperrklappe wurde entwickelt. gemäß Nach internationalen Standards ist das Zwei-Wege-Offset-Zero-Leakage (TOV) das erste Zwei-Wege-Null-Leckage erreichen, die eine dichte Absperrung durch a Metall-Metall-Drehmomentsitz und eine reibungsfreie Vierteldrehung. Dieses Ventil Die Lösung kann mit extremen Temperaturen und Drücken umgehen, während a leckagefreie Metalldichtung.

Neuer Markt Herausforderungen

Eine der aktuellen Herausforderungen Kunden, die Absperrklappen verwenden, ist die Verträglichkeit der verwendeten Materialien und die Anwendungsbedingungen. Um dieser Herausforderung zu begegnen, sind Ventilhersteller zunehmend neue Fortschritte bei der Beschichtung von Ventilkörpern und Klappen nutzen, macht sie nützlich in ätzenden Medien.

Absperrklappen werden in nicht verwendet Anwendungen, die große Druckverluste erfordern. Außerdem, weil die Scheiben sind Im Flusspfad können sie nicht in Anwendungen verwendet werden, die dies erfordern Durchgangsventile. Sie können eine Lösung für Modulationsdienste bereitstellen, aber nicht dort, wo eine strenge Kontrolle erforderlich ist.
