Anschlussarten für Ventile und Rohrleitungen

Ob die Wahl der Verbindungsmethode zwischen Ventil und Rohrleitung oder Ausrüstung ist korrekt und angemessen wirkt sich direkt auf die Wahrscheinlichkeit von aus Das Rohrleitungsventil läuft, knallt, tropft und ist undicht. Gemeinsames Ventil Zu den Verbindungsmethoden gehören: Flanschverbindung, Clipverbindung, Stumpfschweißen Verbindung, Gewindeanschluss, Klemmverbindung, Klemmverbindung, selbstdichtende Verbindung und andere Verbindungsformen.

1. Flanschverbindung

  Flansch Anschluss ist der Flansch an beiden Enden des Ventilkörpers entsprechend dem Flansch an der Rohrleitung, und der Flansch wird in der Rohrleitung von installiert Verschrauben. Flanschverbindung ist die am häufigsten verwendete Verbindungsform in Ventile. Flansch hat konvexe Oberfläche (RF), flache Oberfläche (FF), konvex und konkave Oberfläche (MF) und so weiter. Je nach Form der Fuge Oberfläche kann es in die folgenden Typen unterteilt werden:

(1) Glatter Typ: Wird für Ventile mit niedrigem Druck verwendet. Es ist mehr bequem zu verarbeiten;
(2) Konkav-konvexer Typ: Hocharbeitsdruck, mittelharte Dichtungen können verwendet werden;
(3) Zapfenrillentyp: Dichtungen mit großer plastischer Verformung können sein verwendet, die in korrosiven Medien weit verbreitet sind und eine gute Abdichtung aufweisen bewirken;
(4) Trapeznuttyp: Verwenden Sie einen ovalen Metallring als Dichtung verwendet für Ventile mit einem Arbeitsdruck ≥ 64 kg / cm2 oder Hochtemperaturventile;
(5) Linsentyp: Die Dichtung hat eine Linsenform aus Metall. Benutzt für Hochdruckventile mit einem Arbeitsdruck von ≥ 100 kg / cm2 oder Hochtemperaturventile;
(6) O-Ring-Typ: Dies ist eine relativ neue Form des Flansches Verbindung, die vom Auftreten verschiedener Gummi-O-Ringe begleitet wird Und entwickelt, ist es zuverlässiger als gewöhnliche Flachdichtungen bei der Abdichtung bewirken.

Cowinns Hochdruck-DBB-Kugelhähne sind mit RTJ-Flanschende ausgeführt.

2. Waferverbindung

  Das Das Ventil ist zwischen zwei Flanschen installiert. Der Ventilkörper hat normalerweise eine Positionierung Löcher zur Erleichterung der Installation und Positionierung. Das Ventil und die beiden Enden von Das Rohr wird direkt mit Schrauben zusammengeklemmt.

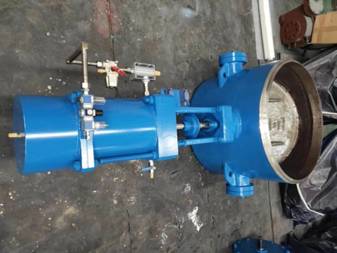

3. Schweißverbindung

(1) Stumpfschweißverbindung: Beide Enden des Ventilkörpers werden stumpfgeschweißt Nuten nach den Anforderungen des Stumpfschweißens, entsprechend die Rohrschweißnuten und durch Schweißen am Rohr befestigt.

(2) Muffenschweißverbindung: Beide Enden des Ventilkörpers werden bearbeitet gemäß den Anforderungen an das Muffenschweißen und durchgehend an die Rohrleitung angeschlossen Muffenschweißen.

4. Gewindeanschluss

    Gewinde Die Verbindung ist eine einfache Verbindungsmethode, die häufig in kleinen Ventilen verwendet wird. Das Der Ventilkörper wird gemäß dem Standard jedes Gewindes verarbeitet, und es gibt zwei Arten von Innengewinde und Außengewinde. Entspricht dem Gewinde am Rohr. Es gibt zwei Fälle von Schraubverbindungen:

  (1) Direkte Abdichtung: Innen- und Außengewinde direkt Siegel. Um sicherzustellen, dass die Fugen nicht undicht sind, sind sie häufig gefüllt mit Bleiöl, Hanf und PTFE-Rohband; davon ist PTFE-Rohband weit verbreitet benutzt; Dieses Material hat eine gute Korrosionsbeständigkeit und eine ausgezeichnete Dichtwirkung Gut, einfach zu bedienen und zu lagern, kann beim Zerlegen komplett entfernt werden, weil es ein nicht klebriger Film ist, der Bleiöl und Hanf weit überlegen ist.

  (2) Indirekte Abdichtung: Die Kraft des Gewindeanziehens wird auf übertragen die Dichtung zwischen den beiden Ebenen, so dass die Dichtung eine abdichtende Rolle spielt.

  Es gibt fünf Kategorien von häufig verwendeten Themen:

   1) Metrischer Common Thread;

   2) Britischer roter Faden;

   3) Gewindedichtrohrgewinde;

   4) Dichtungsrohrgewinde ohne Gewinde;

   5) Amerikanisches Standardrohrgewinde.

  Das Zusammenfassung ist wie folgt:

     ①Internationale Standards ISO228 / 1, DIN259, interne und externe parallele Gewinde, Code G oder PF (BSP.F);

     ②Deutsche Normen ISO7 / 1, DIN2999, BS21, die sich verjüngende Außenzähne sind, parallele Gewinde der Innenzähne, Codename BSP.P oder RP / PS;

     ③ Britische Norm ISO7 / 1, BS21, Innen- und Außenkegelgewinde, Code PT oder BSP.Tr oder Rc;

     ④ Amerikanischer Standard ANSI B21, intern und Außenkegelgewinde, Code NPT G (PF), RP (PS), Rc (PT) Zahn Der Winkel beträgt 55 °, der NPT-Zahnwinkel beträgt 60 °. BSP.F, BSP.P und BSP.Tr werden zusammen als BSP bezeichnet Zähne.

Das Das amerikanische Standardrohrgewinde umfasst fünf Typen: konisches Allzweckrohr Gewinde NPT, Rohrverbindung mit geradem Rohrinnengewinde NPSC, Führungsstange Verbindung mit konischem Rohrgewinde NPTR, mechanische Verbindung mit geradem Rohrgewinde NPSM (frei sitzende mechanische Verbindung) und NPSL (lose Passform) mechanische Verbindung mit Kontermutter). Gehört zum Dichtungsrohr ohne Gewinde Gewinde (N: American National Standard; P: Rohr; T: konisch)

5. Kartenhülsenanschluss

  Das Die Verbindung der Zwinge wurde erst in den letzten Jahren in China entwickelt. Es ist Verbindungs- und Dichtungsprinzip ist, dass beim Anziehen der Mutter die Ferrule gedrückt wird, wodurch seine Klinge in die Außenwand des Rohrs beißt, und die Die äußere Kegeloberfläche der Ferrule ist unter Druck mit der Verbindung verbunden konische Oberflächen im Körper sind dicht geschlossen, so dass Leckagen zuverlässig sein können verhindert. Wie Instrumentenventile. Die Vorteile dieses Typs der Verbindung sind:

(1) Geringe Größe, geringes Gewicht, einfache Struktur und einfache Demontage;

(2) Starke Verbindungskraft, großer Einsatzbereich, hält hohem Druck stand (1000 kg / cm²), hohe Temperatur (650 ° C) und Schockvibration;

(3) Es kann eine Vielzahl von Materialien ausgewählt werden, die für Korrosionsschutz geeignet sind.

(4) Die Verarbeitungsgenauigkeit ist nicht hoch;

(5) Erleichterung der Installation in großer Höhe.

   Beim Gegenwärtig wurde die Ferrulenverbindungsform in einigen kleinen Kalibern übernommen Ventilprodukte in China.

6. Klemmverbindung

   Diese ist eine schnelle Verbindungsmethode. Es benötigt nur zwei Schrauben und ist geeignet für Niederdruckventile, die häufig entfernt werden. Wie Sanitärventile.

7. Interne selbstspannende Verbindung

   Alle der obigen Verbindungsformen verwenden äußere Kraft, um dem Druck von entgegenzuwirken das Medium und erreichen Versiegelung. Im Folgenden wird die Verwendung von Medium vorgestellt Druck zum selbstspannenden Anschluss. Sein Dichtring ist bei installiert der innere Kegel in einem bestimmten Winkel zur dem Medium zugewandten Seite. Der Druck des Mediums wird auf den Innenkegel und den Dichtring übertragen. Das Die Mittellinie des Ventilkörpers verläuft parallel zur Außenseite und die andere ist gegen die Innenwand des Ventilkörpers gedrückt. Die letztere Komponente ist die selbstspannende Kraft. Je größer der Mitteldruck, desto größer die selbstspannende Kraft. Diese Anschlussform ist also für Hochdruck geeignet Ventile. Im Vergleich zur Flanschverbindung spart es viel Material und Arbeitskräfte, erfordert aber auch eine gewisse Vorspannkraft, damit es sein kann Wird zuverlässig verwendet, wenn der Druck im Ventil nicht hoch ist. Ventile gemacht nach dem Prinzip der Selbstspannung sind in der Regel Hochdruck Ventile. Es gibt viele Formen der Ventilverbindung, zum Beispiel einige kleine Ventile, die nicht entfernt werden müssen, werden an das Rohr geschweißt; einige nichtmetallisch Ventile verwenden Steckdosenanschlüsse und so weiter. Ventilbenutzer sollten sein entsprechend der spezifischen Situation behandelt.

Cowinns entwerfen und fertigen auch SAE Ende DBB KugelhahnDiese DBB-Ventile sind über SAE mit der Rohrleitung verbunden Ende

Hinweis:

(1) Verschiedene Anschlussmethoden müssen sich auf die beziehen entsprechende Standards. Es ist notwendig, die Standards klar zu verstehen Der Benutzer muss vermeiden, dass das ausgewählte Ventil nicht installiert werden kann.

(2) Normalerweise werden Rohre und Ventile mit großem Durchmesser angeschlossen Rohre und Ventile mit kleinem Durchmesser sind durch eine Schraube verbunden Art.
