Clapet anti-retour, vanne la plus importante du système de process

2020-11-04 09:40:35
Vérifier vanne: la vanne la plus importante du système de process

Principale fonctions et fonctions du clapet anti-retour:

Ils ne permettre au fluide de s'écouler que dans une seule direction.

Ils empêchent le reflux ou le siphonnage.

Ils maintiennent la pression dans le système.

Ils protègent d'autres équipements, tels que des pompes et des réservoirs d'eau.

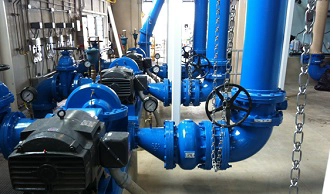

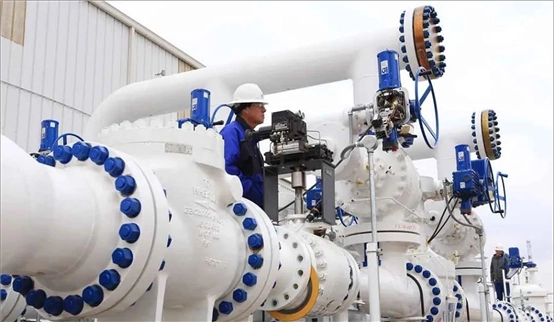

check valve.jpg

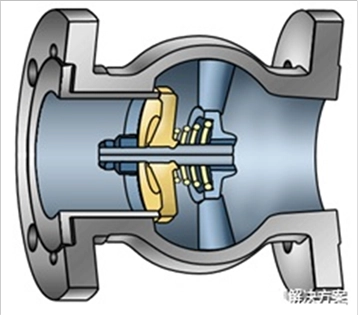

Clapet anti-retour guidé central avec compresseur amont

Types et accessoires de chèque vannes

Là existe de nombreux styles de clapets anti-retour, ils utilisent différents mécanismes pour empêcher refoulement, y compris disques, billes, pistons et autres formes. Le flux peut être droit, coudé ou soulevé. Chaque type de clapet anti-retour a son avantages. Les clapets anti-retour à battant permettent l'utilisation de porcs dans le pipeline pour nettoyer ou inspecter le pipeline. D'autres fonctionnent mieux en vertical couler. Certains peuvent être réparés en ligne. Certains contiennent des solides ou fibreux matériaux qui peuvent résister à l'écoulement.

Accessoires peut affiner les performances de la vanne. Diverses combinaisons de leviers et contrepoids, ressorts, coussins d'air ou amortisseurs peuvent aider à contrôler la vitesse de fermeture de la vanne pour correspondre à l'application et empêcher le claquement de la vanne et les problèmes de coups de bélier. Autre les accessoires, tels que les indicateurs de position, fournissent information. Dans de nombreuses applications, il est préférable d'inclure un lavage à contre-courant dispositif pour enlever les débris qui se sont accumulés au bas de la vanne.

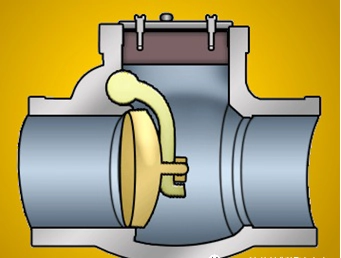

check valve 01.jpg

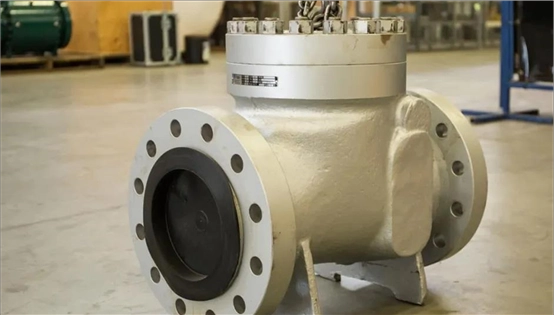

clapet anti-retour à battant

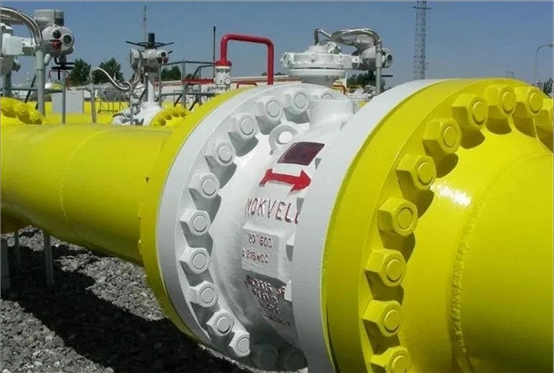

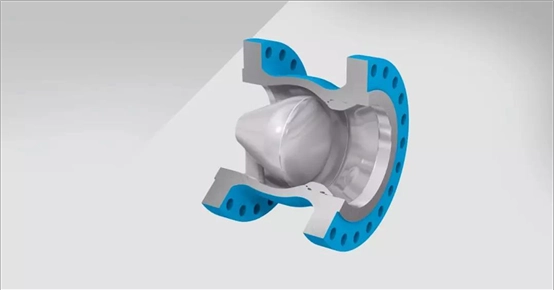

clapet anti-retour axial

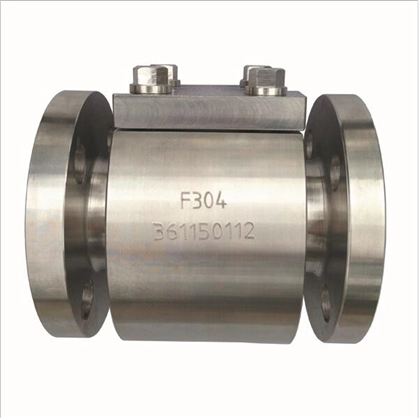

A182 F304 contrôle de levage soupape

Des vannes adaptées au travail

Depuis l'écoulement du fluide ouvre le clapet anti-retour, il est important de comprendre le fluide et son les caractéristiques. Le fluide est-il un liquide, un gaz ou un solide multiphase dans un courant liquide ou un liquide dans un courant gazeux? Quel est le volume normal débit? Le flux est-il horizontal ou vertical? Haut ou bas? Quoi sera la température et la pression du débit? Quels sont les physiques les propriétés du fluide, telles que la densité et la viscosité? Quels sont les propriétés chimiques du fluide, telles que son pH et sa pression de vapeur? Est c'est corrosif? Est-ce abrasif?

Ces caractéristiques d'écoulement déterminer quel style de clapet anti-retour peut terminer le travail, ainsi que tout exigences spéciales en matière de matériaux pour le clapet anti-retour et la garniture de soupape.

Régler le clapet anti-retour

Pour être fiable, la taille de le clapet anti-retour doit être approprié. Parfois, les gens pensent que la taille du pipeline détermine la taille de la vanne. Pas si, surtout pour clapets anti-retour.

Afin d'obtenir des performances stables et une longue durée de vie, le la taille du clapet anti-retour doit être adaptée au débit à être traité. Ils doivent faire l'expérience d'un débit suffisant pour rester complètement ouverts sous conditions d'écoulement normales.

Pour garder le clapet anti-retour complètement ouvert, une vitesse du fluide de 10 à 12 pieds par deuxièmement, comme l'eau, est généralement nécessaire. Commencer ouverture du clapet anti-retour, la "pression d'éclatement" a besoin d'environ 4 à 8 pieds par seconde. le la chute de pression pour maintenir le clapet anti-retour ouvert est généralement de deux à cinq fois pression d'ouverture.

Et si le clapet anti-retour la mauvaise taille?

Un clapet anti-retour trop grand entraîne un faible débit, ce qui rend impossible de garder la vanne ouverte tout le temps. Cela peut causer instabilité, et la valve peut vibrer ou vibrer. Inversement, en raison de remplacement fréquent de la vanne / du tiroir, et d'autres arrêts du système dus à la réparation ou au remplacement des clapets anti-retour, cela entraîner une usure mécanique prématurée de la vanne et éventuellement coûts de maintenance.

Un clapet anti-retour qui l'est aussi petit entraînera un débit trop élevé dans la vanne, ce qui entraînera pertes de haute pression inutiles dans le système. Il peut également créer turbulence excessive dans l'écoulement, qui peut provoquer une instabilité de la vanne et augmenter l'usure mécanique, entraînant des coûts de maintenance plus élevés. De même, un débit plus élevé à travers une vanne trop petit peut augmenter la corrosion et usure à l'intérieur de la valve.

Utilisez le formule d'ingénierie pour déterminer la taille de vanne appropriée.

Sous pression

Le coefficient de débit Cv de la vanne est utilisé pour calculer la perte de charge. Pour l'eau, Cv est le débit lorsque la différence de pression est de 1 psi (lb / carré pouce), en gpm (gal / min). Pour les unités SI, Kv est un coefficient de débit similaire: pour l'eau, lorsque la différence de pression est de 1 bar, mètres cubes par heure

Pour un débit donné, un Cv plus élevé signifie diminution de la perte de charge. Dans d'autres types de vannes, un Cv plus élevé est généralement obligatoire . Pas avec des clapets anti-retour, ce qui nécessite un approche. Pour les clapets anti-retour, le facteur clé est d'avoir un débit suffisant pour la vanne s'ouvre sous un débit normal du système. Quand la taille est bonne, ils nécessitent une chute de pression correspondante pour fonctionner efficacement. Pendant le processus de sélection des clapets anti-retour, "vous devez connaître le débit minimum ou perte de charge requis pour maintenir la vanne complètement ouverte position. "

Note d'application

Grâce aux pompes en amont, coudes, ou d'autres perturbations de débit, même un clapet anti-retour de taille appropriée peut être instable en cas d'écoulement turbulent. Il est bon de laisser un une certaine longueur de tuyau droit en amont de la vanne pour permettre à la turbulence de se dissiper (s'il y a de la place). Habituellement, une longueur de 10D est suffisant.

Les clapets anti-retour jouent un rôle important dans la protection des autres composants du système d'écoulement. Afin de terminer ses travaux, chaque chèque la vanne doit être du type adapté à l'application et doit être dimensionnée correctement pour le maintenir complètement ouvert au débit de fonctionnement normal. Le choix et la taille corrects du clapet anti-retour peuvent avoir un longue vie de travail sans problème. Outre le clapet anti-retour à battant et le contrôle du débit axial soupape. Il y en a un autre contrôle du piston de haute qualité soupape a été conçu à Cowinns
