But et caractéristiques structurelles des clapulades de plaquette

But et caractéristiques structurelles des clapulades de plaquette

I. Objectif des clapulades de plaquette

Les clapulades sont installés dans les systèmes de pipelines principalement pour éviter le reflux des supports. Ce sont des vannes automatiques qui dépendent de la pression des médias pour s'ouvrir et fermer. Chine fabricant de clapulades à double plaque à haute pression A une très bonne expérience des clapets anti-retour, qui conviennent aux pipelines avec des pressions nominales allant de PN 1.0MPA à 42,0 MPA (classe 150–25000), des diamètres nominaux de DN 15 à 1200 mm (NPS? To 48) et des températures de fonctionnement de -196 ° C à 540 ° C. Ils sont utilisés pour prévenir le reflux des supports et peuvent être adaptés à divers milieux, y compris l'eau, la vapeur, l'huile, l'acide nitrique, l'acide acétique, les agents oxydants puissants et l'urée, en sélectionnant des matériaux appropriés.

Ii Matériaux principaux des clandes à contre-courant

Les matériaux disponibles comprennent l'acier au carbone, l'acier à basse température, l'acier en duplex (F51 / F55), l'alliage de titane, le bronze en aluminium, Inconel (Inainel), SS304, SS304L, SS316, SS316L, Chromium-Molybdenum Steel, Monel (400/500), 20 # aloy, Hastelloy et autres matériaux métalliques.

Iii. Normes et spécifications pour les clapulades de tranche

1.Design & Manufacturing: API 594, API 6D, JB / T 8937

2. Dimensions de la face à face: API 594, API 6D, DIN 3202, JB / T 8937

3.Contes de pression et de température: ANSI B16.34, DIN 2401, GB / T 9124, HG 20604, HG 20625, SH 3406, JB / T 74

4.Testing & Inspection: API 598, JB / T 9092

5. Bouilles de tuyaux: JB / T 74–90, GB / T 9112-9124, HG 20592–20635, SH 3406, ANSI B16.5, DIN 2543–2548, GB / T 13402, API 605, ASME B16.47

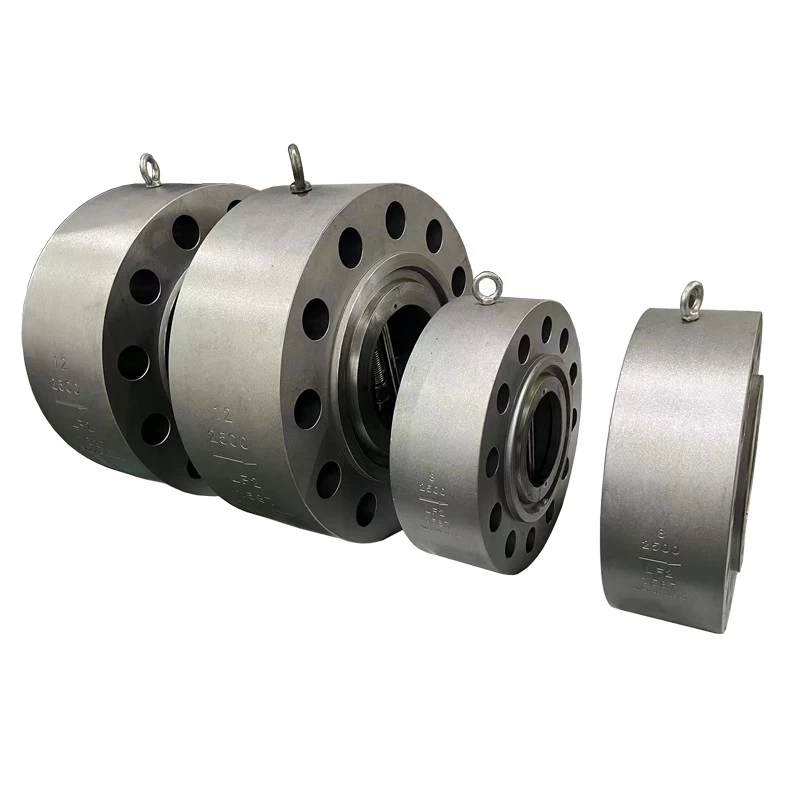

Iv. Caractéristiques structurelles des clandes à contre-courant de la plaquette

1. Longueur en face à face, seulement 1/4 à 1/8 des clapulades traditionnelles de bride.

2. Compact et léger, ne pesant que 1/4 à 1/20 des clapulades traditionnelles à la bride.

3. fermeture du disque rapide, minimisant la pression du marteau à eau.

4. Supportable pour les pipelines horizontaux et verticaux, facilitant une installation facile.

5. chemin d'écoulement de linge, réduisant la résistance au fluide.

6.Quick Réponse et excellentes performances d'étanchéité.

7. Voyage du disque, réduisant la fermeture de la force d'impact.

8. Structure globale simple et compacte avec une conception esthétique.

9. de la vie à service et de performances fiables.
