Principe de sélection et application de la vanne papillon

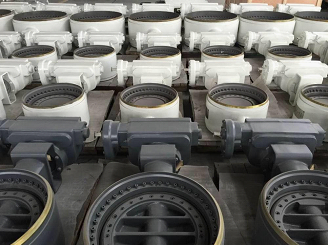

La vanne papillon, également appelée vanne à clapet, est une vanne de régulation structurée simple, qui peut également être utilisée pour commuter et contrôler les fluides du pipeline à basse pression. La vanne papillon fait référence à une vanne dont disque (disque ou disque) est un disque qui tourne autour de l'arbre de soupape pour atteindre ouverture et fermeture. Il coupe et étrangle principalement le pipeline. Le papillon l'élément d'ouverture et de fermeture de soupape est une plaque papillon en forme de disque qui tourne autour de son propre axe dans le corps de soupape, de manière à atteindre l'objectif d'ouverture et fermeture ou ajustement. La vanne papillon convient aux pipelines qui transporter divers fluides corrosifs et non corrosifs dans des systèmes d'ingénierie tels que générateurs, gaz, gaz naturel, gaz de pétrole liquéfié, gaz de ville, chaud et l'air froid, la fusion chimique, la production d'électricité et l'environnement protection. Flux médiatique.

La vanne papillon convient pour:

Les vannes papillon conviennent à l'écoulement régulation. La perte de charge de la vanne papillon dans le pipeline est relativement grande, environ trois fois celle du robinet-vanne. Par conséquent, lorsque en sélectionnant une vanne papillon, le système de tuyauterie doit être entièrement affecté par le la perte de pression et la solidité de la plaque papillon sous la pression de le milieu du pipeline lors de la fermeture doit être pris en considération. De plus, la limite de la température de fonctionnement à laquelle le matériau élastique du siège de soupape doit être soumis à des températures élevées doivent également être Chine haute pression fabricant de vanne papillonLa conception de.

La longueur structurelle et la hauteur totale de la vanne papillon est petite, la vitesse d'ouverture et de fermeture est rapide, et il a de bonnes caractéristiques de contrôle des fluides. Le principe structurel du La vanne papillon est la plus appropriée pour fabriquer des vannes de gros calibre. Quand le une vanne papillon doit être utilisée pour contrôler le débit, le plus L'important est de sélectionner correctement la taille et le type de la vanne papillon afin qu'il puisse fonctionner correctement et efficacement.

Généralement, dans la limitation, la régulation contrôle et boue moyenne, la longueur de la structure est courte et l'ouverture et la vitesse de fermeture est rapide (1 / 4r). Coupure basse pression (petite pression différence), une vanne papillon est recommandée.

En réglage double position, rétréci passage, faible bruit, cavitation et gazéification, petite fuite vers le l'atmosphère, et la vanne papillon peut être utilisée lorsqu'il y a un milieu abrasif.

Réglage des gaz sous travail spécial conditions, ou des exigences d'étanchéité strictes, ou une usure sévère, basse température (froid profond) et d'autres conditions de travail, l'utilisation d'un joint métallique de conception spéciale avec trois dispositif de réglage spécial excentrique ou double excentrique Butterfly soupape.

La vanne papillon de la ligne centrale convient pour l'eau douce, les eaux usées, l'eau de mer, la saumure, la vapeur, le gaz naturel, la nourriture, les médicaments, huile et divers types d'eau douce, eaux usées, eau de mer, saumure, vapeur, naturel gaz, aliments, médicaments, pétrole et diverses exigences qui nécessitent une étanchéité, zéro fuite de test de gaz, exigences de durée de vie élevées Acide et alcali et d'autres pipelines.

La vanne papillon excentrique à joint souple est convient pour l'ouverture et la fermeture bidirectionnelles et le réglage de la ventilation et de la poussière pipelines de retrait. Il est largement utilisé dans la métallurgie, l'industrie légère, électricité, conduites de gaz du système pétrochimique et canaux d'eau.

Double excentrique scellé par fil métal sur métal La vanne papillon convient au chauffage urbain, à la vapeur, à l'alimentation en eau et au gaz, oléoducs, oléoducs et alcalis, comme dispositif de régulation et d'arrêt. Chine fournisseur de soupape papillon triple offset à siège métallique a une bonne expérience pour cela conception de valve aimable.

Triple excentrique scellé métal sur métal La vanne papillon est largement utilisée dans les domaines du pétrole, de la pétrochimie, chimie, métallurgie, énergie, etc. en plus d'être utilisé comme programme soupape de commande pour les dispositifs de séparation de gaz à adsorption à grande pression (PSA). Bon produit de remplacement.

Principe de sélection de la vanne papillon:

1. Parce que les vannes papillon ont une pression plus élevée perte que les robinets-vannes, ils conviennent aux systèmes de canalisation avec moins exigences strictes de perte de pression.

2. Parce que la vanne papillon peut être réglée avec débit, il convient d'utiliser dans le pipeline qui doit être ajusté

3. En raison de la limitation de la la structure de la vanne papillon et le matériau d'étanchéité, il ne convient pas pour système de canalisation haute température et haute pression. Le fonctionnement général la température est inférieure à 300 ° C et la pression nominale est inférieure à PN40.

4. En raison de la structure courte du vanne papillon, et il peut être transformé en un grand diamètre, donc dans le cas de exigences de longueur structurelle courte ou vannes de grand diamètre (telles que DN1000 ou plus), des vannes papillon doivent être utilisées.

5. Parce que la vanne papillon peut être ouvert ou fermé uniquement en le tournant de 90 °, il doit être sélectionné dans le occasions avec des exigences d'ouverture et de fermeture rapides.
