Vannes en service sévère

Qu'est-ce qu'un service sévère? Je pense que la plupart répondraient probablement: le service, le service sableux, la vitesse élevée ou la cryogénie, pour ne citer que quelques exemples. Et oui, ce sont des exemples de service sévère, mais l'eau à faible pression pourrait-elle être un service sévère? Ma réponse serait «oui, ça pourrait».

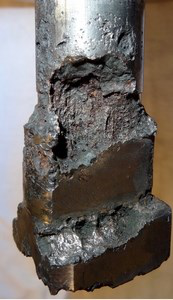

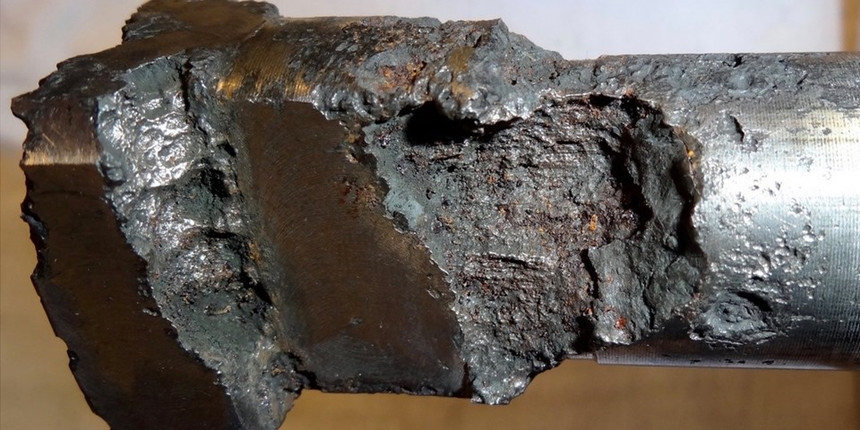

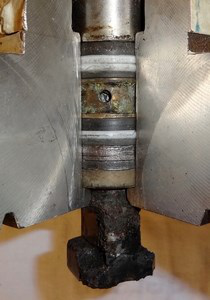

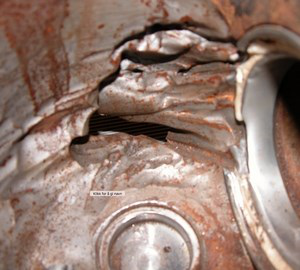

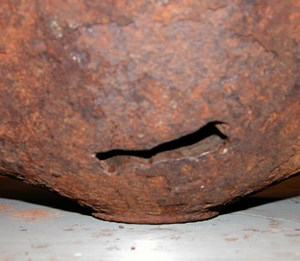

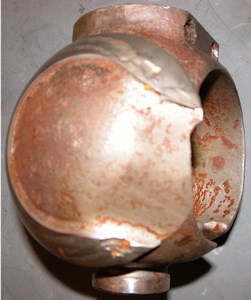

Je pense que tous les médias pourraient être considérés comme un «service sévère» si la valve ne peut pas y faire face. Pour certaines personnes, courir un marathon ne pose aucun problème, mais pour la plupart, cela serait impossible sans une formation et une préparation appropriées pour l’événement. Mettons cette analogie dans le contexte du monde des vannes: Si la vanne n’est pas préparée pour la tâche appropriée, à mon avis, ce serait un service sévère pour la vanne. Dans un cas, une vanne à boisseau sphérique à tige montante de classe 900 a été installée dans de l'eau de production avec du sable. La vanne fonctionnait pendant des années sans problèmes dans des conditions non sévères. Puis, un jour, la vanne a été utilisée comme vanne d'étranglement pendant quelques heures et s'est retrouvée dans des conditions de DP élevées. Le résultat: regardez la fig. 1 la balle, fig. 2 l'interne de la valve et la fig. 3 l'extérieur du corps.   Lors de l'étranglement de la vanne, il est arrivé dans des conditions extrêmes en raison de l'utilisation ou, mieux, de l'abus de la vanne. Cette vanne convient parfaitement à l'ouverture avec DP ou à la fermeture dans des conditions fluides, mais il est difficile de l'utiliser comme vanne d'étranglement avec un DP de 80 bars avec deux phases et du sable. Il s’agissait d’une condition standard devenue grave en raison d’une mauvaise connaissance de la part de l’opérateur ou de la personne qui commandait l’opération. Il en a résulté une fuite externe importante avec de l’huile et de l’eau et finalement l’arrêt de l’installation. Coût total: beaucoup trop, mais sans dommage personnel. Pression La figure 4 est une vanne à boisseau sphérique à tourillon classique avec insert de siège souple. La vanne était en service gaz avec une pression du système de 130 bars, du matériau 316 et un insert en PTFE sur le siège, comme illustré. Rien de grave jusqu'à ce que l'opérateur ait décidé d'ouvrir la vanne avec 100% de DP, et comme on peut le comprendre, il n'a pas complètement ouvert la vanne à la fois en raison de l'équipement en aval. Mais comme le ferait tout bon opérateur, il ouvrait soigneusement la vanne pour la mettre en pression du côté aval; mais encore une valve standard dans un état grave pour cette valve. Il faut faire attention à ouvrir une vanne à boisseau sphérique à siège souple avec DP et surtout à 130 bars. Il existe une règle de base: il ne faut pas ouvrir une soupape à siège souple avec un DP supérieur à 20 bars. En fait, 20 bars peuvent déjà être trop importants si la vanne est placée dans une position ouverte de 15% pendant plusieurs heures. Une vanne à bille ou à clapet à face dure en métal / métal ne doit pas être ouverte avec un DP supérieur à 60 bar. Bien sûr, cela dépend des médias, du temps utilisé pour la limitation, etc., mais encore une fois, c'est ma règle générale. Service aigre Les figures 5 et 6 illustrent ce qui est normalement considéré comme un service acide, mais la situation ne devrait pas donner ces résultats. La vanne était une dalle pleine inversée avec le matériau 316 et le joint de tige Graphite + PTFE, le milieu étant de l'eau.   Comme la vanne était normalement en position ouverte (marche arrière) et, comme nous le savons tous, en position ouverte, la tige s'arrête en contact avec le siège du capot en isolant le volume dans la zone d'étanchéité de la tige. Comme la vanne est dans cette position pendant des mois à la fois, le milieu piégé au-dessus du joint de la tige / du capot s’agite et le H2S se forme, attaquant la tige. Le méchant est le graphite: l’eau et le graphite sont une mauvaise combinaison. Encore une fois, les médias n’étaient pas sévères, mais tout s’est retrouvé dans une fuite. Dans ce cas, ce n'était pas une valve, mais plusieurs. Fuite lourde Nous pourrions continuer avec des centaines d'exemples, mais je terminerai avec un autre exemple: une vanne à soupape standard (fig. 7) qui devrait être utilisée comme vanne de régulation avec un DP élevé. Le haut DP a érodé les sièges et provoqué une fuite importante. Cette vanne était sous-marine et pas facilement remplaçable, et personne ne pensait qu'il était nécessaire d'installer une vanne avec un bouchon TC. Après tout, c'est beaucoup plus cher.   Qui doit dire quand la valve se retrouve dans un état grave? Si les robinets à tournant sphérique sont dépourvus de raccords de graissage, il est impossible de nettoyer la vanne. Cela pourrait entraîner des sièges coincés dans la poche du siège et provoquer une fuite de la valve. Comme il n’ya pas de possibilité de nettoyage de la vanne, cette vanne doit être remplacée. Prenons un robinet à boisseau sphérique ou à boisseau sphérique, sans raccord de lubrification à la tige: normalement, cela ne pose pas de problème, mais lorsque vous souffrez d'une fuite de tige, vous ne pouvez pas injecter de composant d'étanchéité. . Ne peut pas entraîner une valve Comme la plupart des lecteurs de mes colonnes le savent probablement: je suis tout pour l'entretien des vannes - cela vaut également pour les vannes dans les services sévères! Beaucoup ont tendance à sauter les raccords car il s'agit d'un point de fuite potentiel, mais sans ces raccords, aucun entretien n'est possible. Je comprends que dans certains cas, comme une raffinerie avec une cuisson à l’huile brute à 560 degrés Celsius, vous n’installez pas de raccords et n’ajoutez pas de points de fuite, car le produit s’allume automatiquement. Vous ne voulez pas de fuite externe. Pour revenir à l’analogie du marathon: vous pouvez vous entraîner à devenir un marathonien ou un coureur d’ultra-marathon, mais vous ne pouvez pas entraîner une valve

Fig. 1 Fig.2 Figue.3   Figue.4 Figue.5 Figue.6 Figue.7
