Instructions et étapes d'installation de soupape de papillon de type Wafer

Voleur Voleur 2022-09-23 14:26:01
Type de plaquette Instructions et étapes d'installation de soupape de papillon

Type de plaquette la vanne papillon est l'un des types de vannes les plus courants en industriel pipelines. C'est différent avec Valve de papillon à double bride.La structure de la soupape de papillon de type tranche elle-même est relativement petit. Il est seulement nécessaire de mettre la valve papillon au milieu du Biche aux deux extrémités du pipeline et utilisez des goujons pour passer à travers le Bride de pipeline et les extrémités opposées. La vanne de papillon de type clip est verrouillée, et le milieu fluide dans le pipeline peut être contrôlé. Papillon de type plaquette La valve est particulièrement adaptée aux endroits avec un espace étroit ou une courte distance entre les tuyaux. Lorsque la vanne papillon est en position entièrement ouverte, la L'épaisseur du disque est la seule résistance lorsque le milieu traverse Le corps de la soupape, de sorte que la chute de pression générée par la valve est très élevée. Petit, donc Il a de meilleures caractéristiques de contrôle du débit.

Des instructions Avant l'installation de la soupape de papillon de plaquette:

1. Avant Installation et fonctionnement, utilisez un spray d'air pour éliminer les objets étrangers sur le tuyauterie et nettoyer la surface intérieure de la tuyauterie avec de l'eau propre.

2. soigneusement Vérifiez si l'utilisation de la valve est cohérente avec ses performances Caractéristiques; (température, pression)

3. Vérifiez si Il y a des débris dans le canal de soupape et la surface d'étanchéité, et le retirer dans temps;

4. La valve devrait être installé à temps après le déballage et ne perdez pas de vis de fixation ou des noix sur la valve à volonté;

5. La tranche La soupape de papillon doit utiliser une bride de soupape de papillon spéciale.

6. L'électricité La vanne papillon peut être installée sur le pipeline à n'importe quel angle. Pour le commodité de maintenance, il est recommandé de ne pas l'installer à l'envers.

7. Quand Installation de la bride de soupape papillon, il doit s'assurer que la surface de la bride et le caoutchouc d'étanchéité est aligné, les vis sont uniformément serrées et les La surface d'étanchéité doit être entièrement ajustée; Le disque provoque des fuites à la tige de soupape.

Installation étapes de la soupape de papillon de plaquette:

La bonne L'installation de la soupape de papillon de plaquette est liée au degré d'étanchéité de la vanne papillon et si elle va fuir ou non, y compris la sécurité dans les conditions de travail. L'utilisateur doit comprendre le processus d'installation.

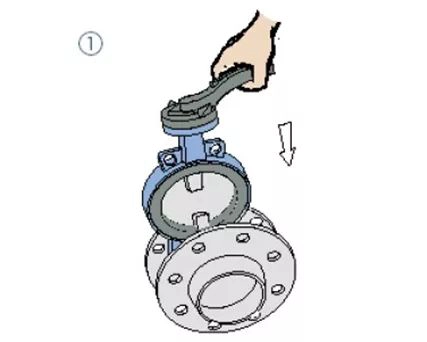

1. Comme indiqué, placez la valve entre les deux Bouchettes préinstallées, en faisant attention à l'alignement soigné du boulon des trous.

butterfly valve 1.jpg

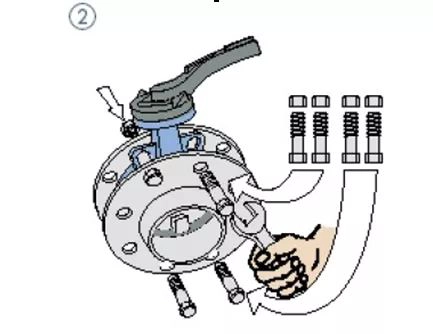

2. Insérer doucement Quatre paires de boulons et d'écrous dans les trous de la bride et serrer légèrement les écrous pour corriger la planéité de la surface de la bride;

butterfly valve 2.jpg

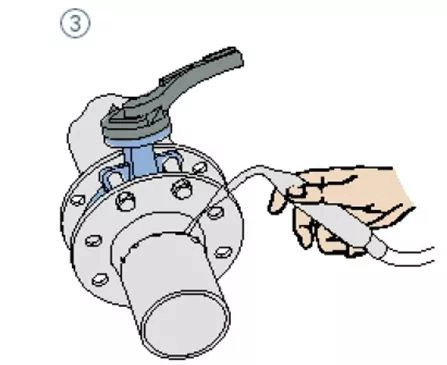

3. Correction du Bride sur le tuyau par soudage par place;

butterfly valve 3.jpg

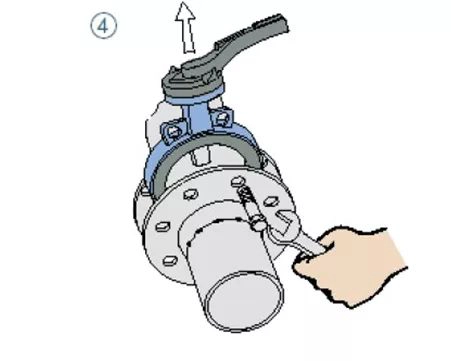

4. Retirez le soupape;


butterfly valve 4.jpg

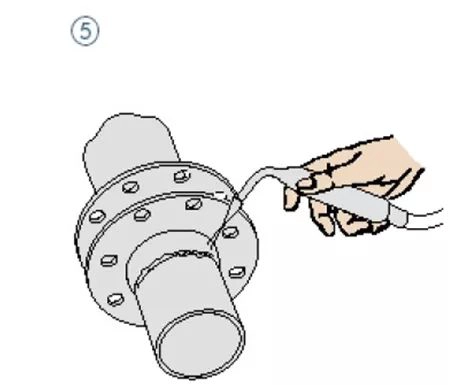

5. souder le bride complètement sur le tuyau;

butterfly valve 5.jpg

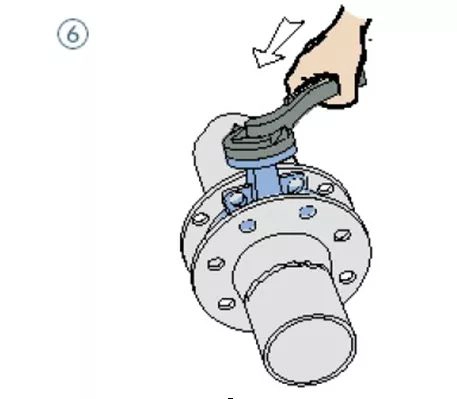

6. Installez le Valve après que la soudure s'est refroidie. Assurez-vous que la valve a suffisamment d'espace pour le mouvement dans la bride pour empêcher la vanne d'être endommagée et assurer que la plaque de soupape a une certaine ouverture;

butterfly valve 6.jpg

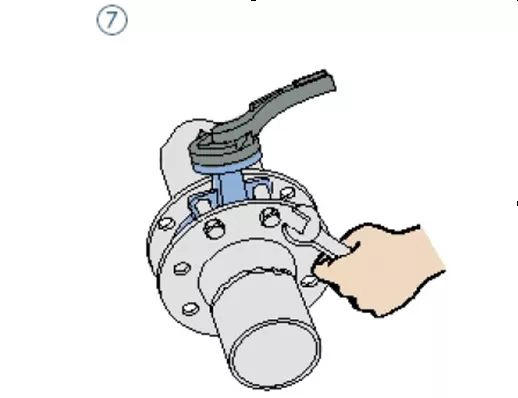

7. Corrigez le Position de la soupape et resserrer les quatre paires de boulons (veillez à ne pas trop serré)

butterfly valve 7.jpg

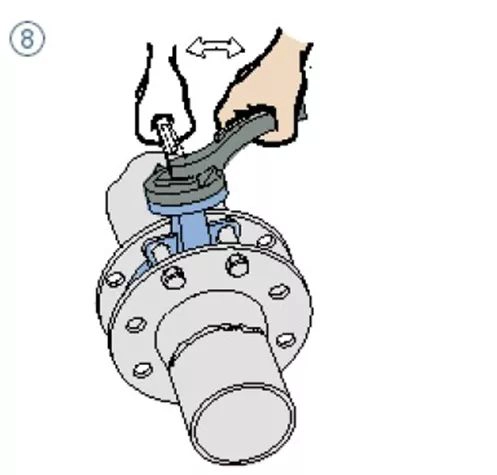

8. Ouvrez le valve pour s'assurer que la plaque de soupape peut s'ouvrir et se fermer librement, puis Ouvrez légèrement la plaque de soupape;

butterfly valve 8.jpg

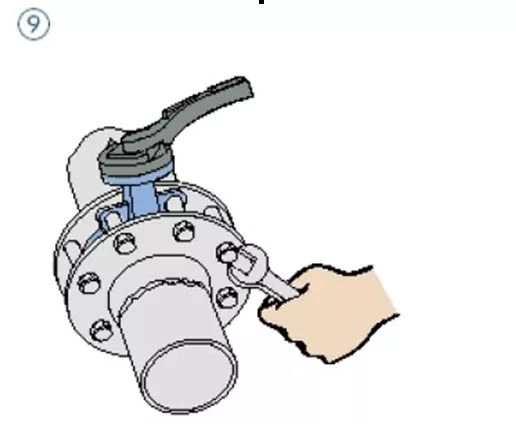

9. Serrez tous noix de manière croisée;

butterfly valve 9.jpg

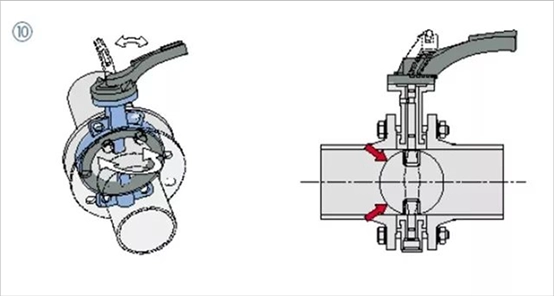

10. Confirmer Encore une fois, la valve peut s'ouvrir et se fermer librement. Remarque: assurez-vous que la valve La plaque ne touche pas le pipeline.


L'installation de la soupape de papillon de plaquette doit être plat avant l'installation. N'oubliez pas de ne pas Busez-le à volonté. Après l'avoir tiré sur la longueur d'installation pendant installation, il n'est pas possible de concevoir le pipeline sur place sans spécial autorisation. N'hésitez pas à démonter la valve de papillon de la plaquette, c'est ce que nous Besoin de savoir avant l'installation. En même temps, vous devez également savoir que La soupape de papillon de plaquette peut être installée dans n'importe quelle position, mais après la tranche une vanne papillon est installée, il est nécessaire de poser la vanne papillon la ligne, et faites un support pour la valve papillon de la plaquette. C'est strictement interdit de retirer le support lorsque
