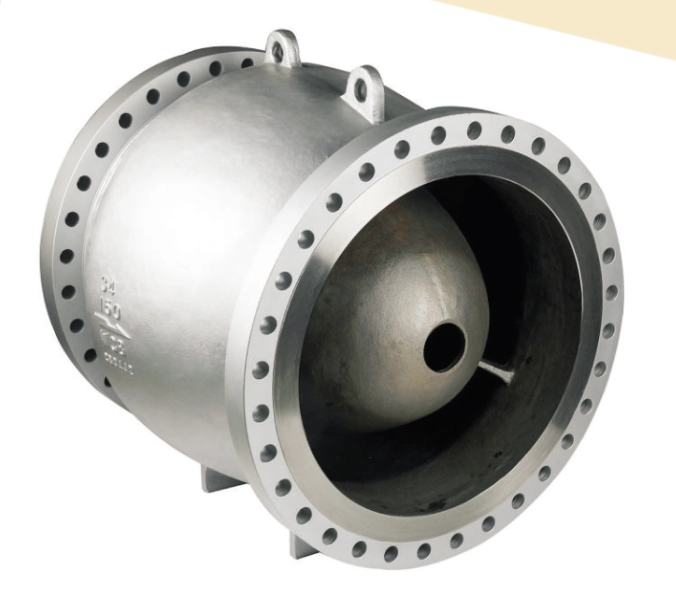

Clapet anti-retour à débit axial

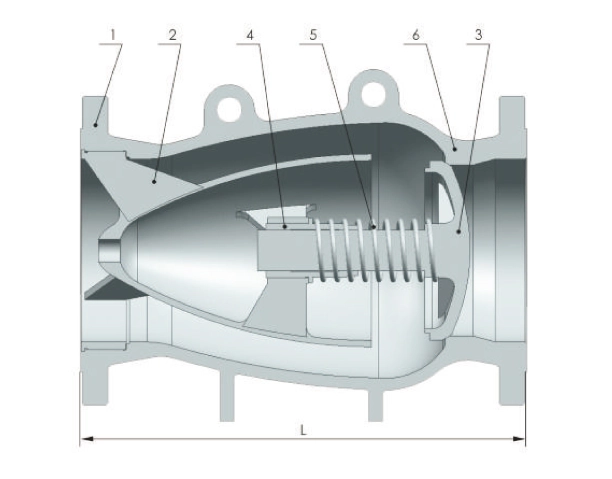

Axial clapet anti-retour de débit fonctionne: La différence de pression entre l'entrée et la sortie de la soupape détermine l'ouverture et la fermeture du disque de soupape. Quand le somme de la pression à l'extrémité d'entrée et de la pression à l'extrémité de sortie se déplie la force du ressort, le volet de soupape s'ouvre. Tant qu'il y a une pression différence, le volet de soupape est toujours ouvert, mais le degré d'ouverture est déterminé par la taille de la différence de pression. Lorsque la somme des la pression à l'extrémité de sortie et la force du ressort est supérieure à la pression différence à l'extrémité d'entrée, le volet de la vanne est fermé et est toujours fermé. L'ouverture et la fermeture du clapet étant dans une dynamique système d'équilibrage des forces, la vanne fonctionne de manière équilibrée, sans bruit, et le phénomène des coups de bélier est considérablement réduit.
Si la pression d'écoulement du fluide ne peut pas supporter la vanne ouverture et maintien d'une position ouverte stable, le volet de soupape et le déplacement connexe les pièces peuvent être dans un état de vibration continue. Pour éviter usure prématurée des pièces mobiles, bruit ou vibration ou fonctionnement par vibration, il est nécessaire pour sélectionner la taille du clapet anti-retour en fonction du fluide Etat.
Il peut être nécessaire de soutenir le clapet anti-retour dans un espace ouvert et stable ON indique que la vitesse du fluide la plus précoce est connue sous le nom de le plus petit débit. Si le débit nominal à travers le contrôle pour rencontrer ou dépasser l'installation de clapets anti-retour, l'usure interne est réduit le plus petit, il est possible de prévenir des catastrophes les échecs.
On peut voir de ce qui précède qu’avoir un V plus petit peut réduire considérablement la coût de maintenance et augmenter la fiabilité du clapet anti-retour. (Axial clapet anti-retour de débit) Comparé au clapet anti-retour ouvert et oblique, il a un valeur V inférieure. Lorsque la valve est ouvert, la force agissant sur la valve peut être testée et facilement visible. Avec l'augmentation de l'angle d'ouverture, le clapet anti-retour à disque à clapet oblique réduit la force sur le disque de soupape. En effet, lorsque l'angle d'ouverture augmente, la surface de la force du disque de soupape diminue. Lorsque la position complètement ouverte est atteinte, seule la composante de force de la pression d'écoulement totale du fluide supporte la valve rabat en position complètement ouverte. Ce problème n'existe pas avec axial clapets anti-retour de débit.
Dans (clapet anti-retour à débit axial), la différence de pression est le principal facteur pour garder la valve fermée, tandis que le ressort ajoute seulement un petit recul Obliger. Cette caractéristique rend la force du ressort du ressort très faible, et le la réponse du ressort est très sensible. Le disque de soupape peut donner la soupape disc la force lorsque le fluide commence à refluer, de sorte que le disque de soupape réagit rapidement au siège, assurant une longue durée de vie de la vanne. Ne pas être endommagé.
Lorsque le fluide traverse la valve, le clapet anti-retour par axial géométrie design épuré rationalisé, la perte de pression peut être réduit le plus petit et réduire la course. Tout en maintenant même valeur CV.
(Clapet anti-retour à débit axial) Le disque a une petite masse qui réduit le frottement sur la surface de guidage, et le disque peut être assis rapidement. Le disque de faible masse et de faible inertie parcourt un court course et touche la surface du siège de soupape avec un impact minimal. Ceci peut empêcher la surface d'étanchéité du siège de soupape d'être endommagé et empêcher le siège de soupape de fuir.

Conception caractéristiques Gamme de produits: canal de type Venturi, pression réduite protection contre les ressorts, pas de collision à faible bruit, joint souple avec peu de coups de bélier, joint secondaire dur joint, gamme complète de conception de protection contre les incendies pour une oreille de levage et clapet de pied sans fuite moyenne.

Type: Robinet-vanne, robinet à soupape, contrôle taille de la vanne: 2 ~ 60 "(DN50 ~ DN1500) Pression nominale: 150 ~ 2500LB (PN16 ~ PN420) Matériau du corps: Acier au carbone moulé, inoxydable acier, acier allié Forme de connexion: RF, RTJ, BW
