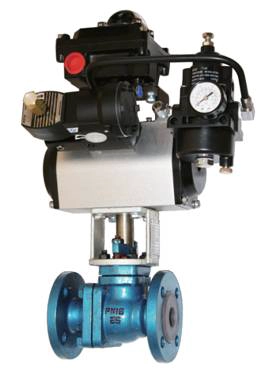

Introduction pour le robinet à tournant sphérique à passage intégral doublé de fluoroplastique
- Auteur:Cowinns
- Source:Cowinns
- Relâchez le:2020-06-12
Avantages du produit:
1. Résistance à la corrosion: La large cavité interne et la sphère sont recouvertes de 2,5 ~ 3 mm d'épaisseur F46 ou PFA, qui peuvent résister aux acides, aux alcalis et à la corrosion forte.
2. Adoptez le siège mou de valve de cachetage, représentation de marchandises
3. Petite taille, poids léger, structure simple, installation et entretien pratiques.
4. Petite résistance à l'écoulement et grande capacité de circulation.
5. S'il est équipé d'un positionneur de vanne, un réglage proportionnel peut être réalisé.
6. La vanne peut être équipée de différents types d'actionneurs électriques, et elle est assortie à une vanne à boisseau sphérique en plastique de type O de type ZDRF-16C.
Matériaux des pièces principales: tableau 1
|
Type de soupape |
Vanne à boisseau sphérique coulée en deux pièces |
|
DN |
15,20, 25, 32,40,50,65,80,100,125,150, 200 mm |
|
PN |
1.0,1.6,2.0Mpa |
|
Type de fin |
Bride RF |
|
Fixation à bride d'extrémité |
GB6170 (écrou hexagonal), GB5782 (boulon à tête hexagonale) ou GB901 (goujon à double tête de longueur égale) |
|
Matériau du corps |
ZG230-450, CF8, CF8M, CF3M doublé de F46 ou PFA |
|
Température |
FF46: -30 ° C ~ + 120 ° C PFA: -30 ° C ~ + 150 ° C |
|
Boite d'emballage |
WCB, CF8, CF8M, CF3M doublé de F46 ou PFA |
|
Bague d'étanchéité |
Polytétrafluoroéthylène en V (PTFE) |
|
Type de noyau de valve |
Trou traversant cylindrique avec sphère de tige |
|
Matériau de balle |
ZG230-450, CF8, CF8M, CF3M doublé de F46 ou PFA |
|
Course nominale |
90 ° C |
|
Caractéristiques d'écoulement |
Ouverture rapide, pourcentage approximativement égal après le localisateur |
Tableau des paramètres de l'actionneur pris en charge: Tableau 2
|
Modèle
Article |
Actionneur à piston et vérin |
Actionneur électrique |
Actionneur électrique |
|
|
Simple effet |
Double jeu |
3610 |
3614 |
|
|
Retour du printemps |
Retour non printanier |
Résolution du moteur réversible CA 0,4% |
Moteur réversible AC |
|
|
Une fonction |
On-off, régler avec positionneur |
contrôle |
Allumé éteint |
|
|
Pression d'alimentation Tension d'alimentation signal d'entrée |
Pression d'alimentation en air en fonction du couple du robinet à boisseau sphérique (0,4 ~ 0,6 MPa), pression d'alimentation en air max: 1,0 MPa, |
Tension d'alimentation: 220V, 50 / 60HZ Signal d'entrée: 4 ~ 20mA.DC |
Tension d'alimentation: 220V, 50 / 60HZ Signal d'entrée: contacts de commutation avant et arrière |
|
|
Interface |
Filetage femelle G1 / 4 ou interface électrique du positionneur filetage femelle G1 / 2 |
Normal A, B, C type 2-PF1 / 2 Type D normal et antidéflagrant 2-PF3 / 4 |
Normal A, B, C type 2-PF1 / 2 Type D normal et antidéflagrant 2-PF3 / 4 |
|
|
Vers l'avant |
Augmentation de la pression d'ouverture |
Signal électrique d'entrée à fermer |
On, off, stop |
|
|
Inverser |
Augmentation de la pression de fonctionnement pour fermer |
Signal électrique d'entrée à ouvrir |
||
|
Température ambiante |
-40 ° C ~ + 70 ° C |
Normal sans chauffage: -10 ~ + 60 ° C Normal avec chauffage: -35 ~ + 60 ° C Antidéflagrant: -10 ~ + 60 ° C |
Normal sans chauffage: -10 ~ + 60 ° C Normal avec chauffage: -35 ~ + 60 ° C Antidéflagrant: -10 ~ + 60 ° C |
|
|
Accessoires optionnels |
Électrovanne, fin de course, positionneur, volant, etc. |
Unité de protection contre les surcharges (type C, D requis), interrupteur de couple, radiateur (non requis pour antidéflagrant), dispositif à commande manuelle |
Unité de protection contre les surcharges (type C, D requis), interrupteur de couple, radiateur (non requis pour antidéflagrant), dispositif à commande manuelle |
|
Remarques: 1.vave et numéro de modèle de l'actionneur: ZDRF
2.L'actionneur électrique peut être sélectionné par le client
Actionneur pneumatique standard et spécifications: tableau 3
|
DN (mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|||||||||||||
|
Actionneur |
Simple effet |
Modèle |
SR75 |
SR83 |
SR92 |
SR105 |
SR125 |
SR140 |
SR160 |
SR190 |
SR210 |
SR270 |
|
|||||||||||||
|
Couple (Nm) |
90 ° |
23,2 |
36,8 |
55 |
88,6 |
125,4 |
206,3 |
333 |
469 |
575 |
1192 |
|
||||||||||||||
|
0 ° |
16,9 |
25,3 |
37,3 |
56,9 |
83,8 |
137,3 |
223 |
303 |
417 |
848 |
|
|||||||||||||||
|
Double jeu |
Modèle |
DA63 |
DA75 |
DA83 |
DA92 |
DA105 |
DA125 |
DA140 |
DA160 |
DA190 |
DA240 |
|
||||||||||||||
|
Couple (Nm) |
28,4 |
40,3 |
61,6 |
90,5 |
205 |
205 |
351 |
535 |
861 |
1546 |
|
|||||||||||||||
|
Type d'actionneur |
Actionneur pneumatique marche / arrêt, actionneur électrique marche / arrêt |
|
||||||||||||||||||||||||
|
Fuite de siège |
GB / T4213-92VI, inférieur à la valeur Kv nominale 10-7 ANSI B16.104-81vi, moins que la valeur Cv nominale 10-7 |
|
||||||||||||||||||||||||
|
différence de pression |
Dans la plage PN |
|
||||||||||||||||||||||||
|
Voyage évalué |
90 ° |
|
||||||||||||||||||||||||
|
Débit nominal KV |
17 |
33 |
62 |
95 |
146 |
232 |
350 |
439 |
810 |
1205 |
1912 |
3014 |
||||||||||||||
|
Alimentation en air (Mpa) |
0,5 |
|
||||||||||||||||||||||||
Remarques: 1. Différence de pression de la soupape à bille sur un actionneur différent, un couple de sortie différent conduit à une différence de pression différente. Plus grand couple de sortie de l'actionneur, plus grande pression admissible différente, vice-versa.
Tableau des spécifications de performances principales4
|
Article |
PN1.0 |
PN1.6 |
|
Test de coque |
1,5 (Mpa) |
2,4 (MPa) |
|
Test d'étanchéité (hydraulique) |
1,1 (MPa) |
1,8 (Mpa) |
|
Fuite (air) |
0,6 (Mpa) |
|

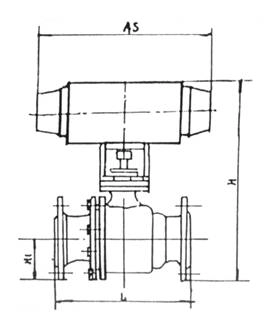

Dimensions: table5
|
Dn (mm) |
COMME |
L |
H |
H1 |
|
15 |
184 |
130 |
310 |
48 |
|
20 |
184 |
140 |
310 |
53 |
|
25 |
204 |
150 |
320 |
58 |
|
32 |
260 |
165 |
320 |
68 |
|
40 |
268 |
180 |
370 |
73 |
|
50 |
268 |
200 |
380 |
83 |
|
65 |
298 |
220 |
430 |
90 |
|
80 |
390 |
250 |
445 |
98 |
|
100 |
458 |
280 |
485 |
108 |
|
125 |
525 |
320 |
555 |
123 |
|
150 |
532 |
360 |
720 |
140 |
|
200 |
602 |
400 |
850 |
167 |
Remarques: 1.La dimension en hauteur n'inclut pas le dispositif de roue à main
Normes de conception 2.Falngedesign: JB / T79.1-94 ou HG20592 ~ 20635-2009 ou ANSI ou JIS etc.
 |
|||
 |
|||
Il y en a un autre Robinet à boisseau sphérique C95800 forgé conception de sécurité incendie à Cowinns, matériau anticorrosion et largement utilisé pour les conduites d'eau de mer.
