Maintenance planifiée de la vanne

Bases de la réparation des valves

Prévu entretien de la vanne

Une valve est un accessoire sur l'équipement et les pipelines, et son entretien devrait être combiné avec le entretien des équipements et des pipelines.

La raffinerie de pétrole les règlements d'entretien et de révision des équipements stipulés par le ministère de L'industrie chimique des combustibles bruts stipule que la pression nominale de la raffinerie est inférieure à PN16MPa et la température moyenne est inférieure à 550 ℃ pour haute, moyenne et basse pression vannes pour huile, vapeur, eau et divers gaz. Et un pipeline de centrale électrique installé avec WC6 haut vanne à vanne haute pression de température , ce type de vanne doit également être réparé lorsqu'il fonctionne longtemps. La réparation le contenu est divisé en trois catégories: réparation mineure, réparation moyenne et révision.

Les différents les éléments de réparation inclus sont les suivants:

· Réparations mineures: nettoyez le mamelon d'huile et la coupelle d'huile, remplacez la garniture, nettoyer la tige de valve et son filetage, enlever les débris dans le valve, serrez les boulons de rechange et équipez le volant.

· Réparation moyenne: y compris les réparations mineures, le démontage et nettoyage des pièces, réparation du corps de vanne, meulage des joints, redressage de la vanne tiges, etc.

· Révision: y compris les éléments à mi-réparation, le remplacement de la valve tiges, réparation des supports, remplacement des ressorts et des joints, etc.

Vannes réparées à l'intérieur sont généralement des réparations moyennes et mineures, mais elles doivent également être démontées pour l'inspection et le remplacement du joint.

Entretien des vannes sous pression

Réparation des vannes sous la pression est une tâche complexe, dangereuse et hautement technique. en outre d'être audacieux, prudent, prudent et décisif, les vannes de maintenance sous la pression doit également avoir une attitude scientifique stricte. En particulier, le bouchage d'explosif, hautement toxique, haute température, haute pression, les milieux radioactifs et autres doivent être utilisés en stricte conformité avec les plan prédéterminé et règles de sécurité pertinentes.

Quand lors de la réparation de la vanne sous pression, les points suivants doivent être pris en compte:

1.Pendant le processus de maintenance, observez strictement les les réglementations d'exploitation de sécurité pertinentes telles que la prévention des incendies, l'antivirus et antidéflagrant.

2.Avant de traiter les défauts de la vanne sous pression, un un plan de traitement doit être proposé et le consentement du technicien de sécurité devrait être obtenu et la coopération de l'exploitant devrait être obtenu. Le traitement des pièces importantes doit faire l'objet de recherches conjointes et suivre des procédures telles que les tickets d'incendie et les tickets de médicaments conformément aux règlements avant de traiter les défauts de soupape.

3.Le travail de traitement des défauts doit être effectuée par du personnel de maintenance avec une riche expérience pratique. Ce n'est pas conseillé d'avoir trop de personnel sur place et un ou deux dédiés tuteurs.

4.Il devrait y avoir des mesures de sécurité prudentes pour être capable de faire face au pire. Personnel de maintenance et sur site le personnel doit porter des vêtements de travail, des chaussures, des chapeaux, des gants et des lunettes conformément aux mesures de protection contre les produits inflammables, explosifs, haute température et haute pression, toxique, hautement toxique et fortement corrosif médias. Portez un masque à gaz lors de la réparation de vannes toxiques et hautement toxiques.

5.Dans le processus de traitement des défauts de vanne, chicanes de sécurité doivent être installés, et en même temps, ils doivent être prudents et prudents, observer tout en faisant les choses et procéder selon le plan prescrit.

6.Avant de serrer les fils, ajoutez du kérosène pour nettoyer et pénétrer les filets rouillés pour vérifier si les boulons et les écrous sont intacts; de la rouille liquide ou une couche de poudre de graphite doit également être ajouté pour lubrifier les fils. Lors du serrage de l'écrou, ne le serrez pas avec force pour empêcher les boulons et les vis de se casser.

7.Lors du soudage de la vanne, suivez le soudage procédure. Le métal doit être empêché de surchauffer et de se déformer, résultant en de nouvelles fissures. Si une nouvelle fuite se produit dans la pièce qui a été calfeutré, il n'est pas conseillé de calfeutrer à nouveau pour éviter d'agrandir le défaut de fuite.

Soupape montage et démontage

Montage et démontage des raccords à vis

(1) Méthode anti-desserrage de la connexion filetée

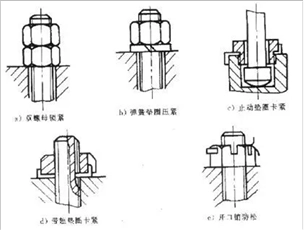

Des noisettes, rondelles élastiques, rondelles d'arrêt, broches fendues et autres connecteurs sont couramment utilisés sur les soupapes pour empêcher les écrous de se desserrer. La structure de liaison de la tige de soupape et la fermeture la partie adopte souvent la méthode de serrage de la rondelle de verrouillage et la rondelle à ailettes méthode de serrage pour éviter le desserrage, et l'effet est meilleur.

De plus, les méthodes utilisé pour empêcher la valve de se desserrer, y compris la vis de couture (vis de réglage) méthode de fixation et méthode de rivetage par points, toutes deux utilisées à l'occasion qui ne sont pas souvent démontés. La méthode de rivetage par point consiste à riveter filetage de l'écrou et du boulon en deux ou plusieurs points avec des poinçons étrangers, donc que les fils sont pressés et déformés pour éviter de se desserrer. Si la écrou est lâche avec les méthodes ci-dessus difficiles à résoudre, la méthode de liaison peut être utilisé.

(2) Identification du filetage à gauche et du filetage à droite

Correctement identifier si le filetage est gaucher ou droitier est le plus élémentaire connaissance du montage et du démontage de la vanne. Alors, comment pouvons-nous comprendre si le fil est gaucher ou droitier? Il peut être déterminé avec à l'aide du filetage interne ou externe de la vanne. Sous la normale circonstances, ils ont une structure de fil positive et négative pour éviter le fil de se desserrer. Tels que la connexion filetée sur la tige et écrou de tige: la bague de serrage sur l'écrou de tige est à gauche, le filetage à la main la roue est à droite et le filetage trapézoïdal de l'écrou de tige est gaucher. De plus, l'angle montant du fil est que le le fil montant vers la gauche est appelé gaucher; sinon, il est droitier.

(3) Méthode des boulons de démontage

La méthode du démontage et de l'assemblage des boulons est généralement lié à des facteurs tels que forme de connexion, dommage et degré de rouille. Ce qui suit se concentre sur le démontage et assemblage des goujons; le démontage des boulons rouillés et des noisettes; la méthode de démontage des boulons cassés.

① Démontage et méthode d'assemblage du goujon

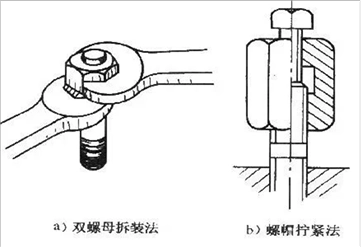

La méthode de démontage et de montage des goujons avec écrous doubles en parallèle. Lorsque le goujon à retirer, la clé pour serrer l'écrou sur l'écrou inférieur, l'éjecteur force la rotation de l'écrou dans un sens antihoraire, le boulon sera vissé. Si le goujon le boulon est à filetage inversé (à gauche), serrez l'écrou avec la clé supérieure, et serrez l'écrou dans le sens des aiguilles d'une montre hors du boulon avec la clé inférieure; quand le le goujon doit être assemblé à la valve, la clé inférieure appuie sur la l'écrou et la partie supérieure Le boulon peut être serré sur le corps de la vanne en tournant l'écrou supérieur avec la clé dans le sens des aiguilles d'une montre. Si le goujon est à filetage inversé, la clé inférieure est pressée pour serrer l'écrou inférieur et la clé supérieure fait tourner l'écrou supérieur dans le sens antihoraire pour serrer le goujon.

Un autre La méthode de serrage des goujons consiste à utiliser un écrou spécial avec une vis dessus pour serrez le goujon. Le filetage interne de l'écrou a le même spécification comme goujon. Lorsqu'il est utilisé, visser le goujon dans le écrou et serrez la vis, puis tournez l'écrou pour faire tourner le goujon.

② Méthode de retrait des boulons et écrous rouillés

Avant de démonter les boulons et écrous rouillés et corrodés, ils doit être imbibé de kérosène et le sens de la vis doit être figuré en dehors. Ensuite, desserrez lentement environ 1/4 et revenez à la position d'origine; dans ce façon, les boulons peuvent être progressivement dévissés par avance répétée et battre en retraite. Vous pouvez également utiliser un marteau à main pour frapper le boulons et écrous autour pour desserrer les filets, puis desserrez les boulons et les écrous (mais ne cassez pas les fils pendant le processus de frappe). Les noix qui sont difficile à démonter par tapotement peut être chauffé par une torche ou un flamme oxy-acétylène pour faire dilater l'écrou par la chaleur et dévisser rapidement le écrou. Pour les goujons difficiles à démonter, après trempage kérosène, ils peuvent être vissés à la position moyenne de la tige polie avec un tuyau pinces.

③ Méthode de retrait du boulon cassé

Le boulon casse dans le trou de vis, ce qui est gênant lors du démontage.

Nombreuses méthodes de vissage des boulons à tête cassés.

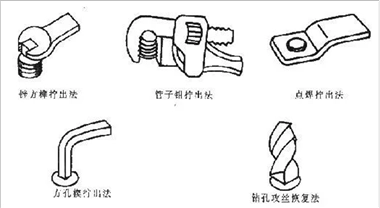

· La méthode de vissage du tenon carré de la lime et la méthode de vissage de la clé à tube convient pour le boulon à tête cassée d'une hauteur de 5 mm ou plus à l'extérieur du trou de vis;

· La méthode de vissage par soudage par points est convient à la condition que le boulon à tête cassée soit à l'extérieur du trou de vis ou le boulon à tête cassée et le trou de vis sont plats. Il est en acier plat percé avec un trou plus petit que le trou de vis, et le trou est rempli après soudage par points. ；

· La méthode de dévissage du coin à trou carré est convient aux boulons cassés dans le trou de vis. La méthode consiste à percer un petit trou au milieu du boulon, tapez sur le petit trou avec un trou carré cône, puis dévissez-le;

· La méthode de récupération par forage et taraudage convient pour la situation où le verrou ne peut pas être retiré. Il est fait par premier nivellement la section transversale du boulon, après l'épreuvage, à l'aide d'un foret plus petit que le diamètre intérieur du fil, et enfin en tapant sur le fil d'origine.

Avant d'utiliser ce qui précède méthode de vissage du boulon cassé, certaines mesures conventionnelles doivent être prises, comme le trempage au kérosène, en enlevant la tache d'huile de surface et la rouille (ce est particulièrement important pour la méthode de vissage du soudage par points, sinon le la soudure n'est pas forte). Si nécessaire, chauffer autour des boulons et visser les boulons dans des conditions thermoplastiques. Les méthodes de corrosion chimique peuvent également être utilisé pour dévisser les boulons cassés. Nettoyez correctement le rouillé et corrodé boulons et trous de vis, ce qui accélérera le dévissage des boulons cassés (après avoir vissé les boulons, de l'eau doit être utilisée pour rincer les trous de vis pour éviter la corrosion chimique résiduelle. Soupape).

(4) Le séquence de serrage des boulons

Lorsque la vanne est assemblé, le degré de serrage et la séquence des boulons ont un impact direct sur la qualité de l'assemblage. Il est plus facile de serrer les boulons généraux, car tant que les pièces de connexion ne sont pas desserrées. Cependant, lors du serrage du boulons du joint et de la structure de garniture, ils doivent d'abord être serrés, symétriquement et uniformément, et à son tour. Après avoir serré chaque boulon, vérifiez si la bride est inclinée et mesurez si l'écart entre les brides est cohérent pour la correction. ensuite serrez les boulons symétriquement, avec un peu de serrage, environ 1/4 à 1/2 tour à chaque fois, jusqu'à ce que la force de pré-serrage requise soit atteint. Il faut veiller tout particulièrement à ne pas trop serrer le joint pour éviter d'écraser le joint. Généralement, il doit être serré jusqu'à ce qu'il ne fuit pas. Enfin, vérifiez l'écart de la bride, l'écart doit être cohérent et maintenu au-dessus de 2 mm.

Le serrage des boulons la séquence est indiquée sur la figure.

Assemblage et méthode de démontage de la connexion de clé

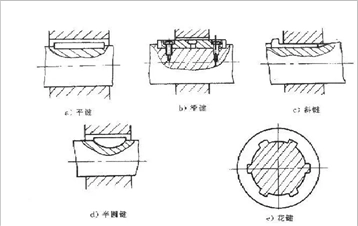

le les formes de connexion de clé comprennent la clé plate, la clé coulissante (clé de guidage), la clé oblique (clé de coin), clé semi-circulaire (clé de croissant) et clé de spline. L'image montre la forme d'assemblage de la connexion clé.

(1) Plat clé

Clés plates sont plus couramment utilisés dans les vannes, et leurs formes en coupe transversale sont carrées et rectangulaire. Avant d'assembler la clé plate, nettoyez la rainure de clavette, le bord de la clé, réparer la taille et la précision de la clé, et limer le têtes rondes aux deux extrémités de la clé. Lors de l'assemblage, il devrait y avoir légère interférence des deux côtés de la clé, il devrait y avoir un espace entre le surface supérieure de la clé et du moyeu, et la surface inférieure de la clé est en contact avec le bas de la rainure de clavette de l'arbre. Assemblez, tapez avec un marteau ou serrez lentement la clé plate avec un étau et insérez-la dans la rainure de arbre. La feuille de cuivre est utilisée comme tampon lors de l'assemblage pour éviter les dommages à l'arbre et à la clavette.

Quand démontage de la clé plate, les roues doivent être retirées en premier. Utiliser un tournevis ou d'autres outils pour tirer vers le haut aux deux extrémités de la clé plate. Vous pouvez enveloppez également les deux côtés de la clé plate avec du cuivre fin et retirez-la avec du fil couteaux ou étau.

(2) Glisser clé

La plume key est en fait une forme spéciale de la clé plate. Il ne peut pas seulement conduire le hub tourner, mais aussi faire bouger l'arbre et le moyeu l'un par rapport à l'autre. Il est utilisé dans le mécanisme d'embrayage du dispositif de transmission et le broyeur. La clavette plume peut être montée sur l'arbre ou sur le centre. La clé coulissante et sa rainure assemblée doivent être étroitement assorties, sans jeu, et fixé avec des vis à tête fraisée. Il devrait y avoir un certain écart entre la clé coulissante et ses côtés opposés et la surface supérieure de la rainure de clavette coulissante.

   Sauf pour les vis à tête fraisée, les méthodes de montage et de démontage des clés à plumes sont les mêmes que ceux des clés plates. Les vis à tête fraisée doivent être serré, non desserré et doit être plus bas que la surface de la plume clé.

⑶ clé oblique

L'oblique la clé est similaire à la clé plate, mais sa surface supérieure est inclinée, avec une pente de 1: 100, et a une tête de clé pour le démontage. Lorsque la touche oblique est assemblé, les bords doivent être supprimés et la précision de correspondance entre les la clé et la rainure doivent être réparées; puis alignez le moyeu et le manchon avec la rainure de clé, insérez la clé oblique peinte avec la surface oblique dans la rainure, vérifiez la surface de contact, la surface de contact ne doit pas être inférieure supérieur à 70%, si inférieur à 70%, il doit être gratté et corrigé. Finalement, appliquer une couche d'huile de plomb blanc sur la clé oblique et enfoncer la clé oblique dans la rainure. Les outils de retrait de clé oblique comprennent un extracteur de clé oblique et cadran à clé oblique.

⑷Demi cercle clé

Demi-rond les clés sont utilisées sur des arbres de plus petit diamètre et des arbres coniques, et peuvent régler automatiquement l'inclinaison de la rainure de clavette. La méthode de le montage et le démontage de la clé demi-ronde est similaire à celui du plat clé.

⑸ spline

La spline est comme une paire d'engrenages internes et externes avec une précision d'usinage élevée et couple de transmission important, rarement utilisé sur les vannes.
